Задвижки 30ч6бр чугунные

Задвижки 30ч6бр чугунные

Задвижка чуг Ду50 Ру16 225C 30ч6бр ЛМЗ от компании Промышленное Снабжение®

Относится к группе запорной арматуры. Задвижку из чугуна применяют для комплектации трубопроводов ХВС, ГВС, канализации, водоотведения, отопления, орошения, пожаротушения. Исключение составляют дренажные каналы, спускные, продувочные.

Рис. 1 Общий вид задвижек 30ч6бр

По трубопроводам подаётся вода: питьевая, техническая, пар, неагрессивные жидкие среды, включая сточные воды.

Конструкция задвижки, принцип работы

Рис.2 Схема чугунной арматуры 30ч6бр

Основными элементами конструкции являются:

1. Корпус – выполненный из чугуна высокой прочности марки СЧ20, характеристики которого отвечают требованиям норматива 1412-85.

2. Крышка – изготовлена из этого же материала.

Корпусные детали задвижек имеют толщину стенок, отвечающую требованиям отраслевого стандарта 26-07-817-73.

3. Диски — материал, СЧ20;

4. Уплотнительные кольца изготовлены из латуни марки ЛС 59-1 (характеристики отвечают положениям норматива 15527-2004). Имеют существенную износостойкость.

5. Клин, выполненный следующим образом:

  • при номинальных диаметрах, DN, заданных диапазоном (50-150) мм, он производится из стали марки 25Л;
  • при величинах DN (200-300) мм, используется серый износостойкий чугун марки СЧ20.

6. Сальник в сборе.

7. Маховик ручного управления – СЧ20.

9. Латунная резьбовая втулка – марка материала, ЛС 59-1.

10. Стальной шпиндель,, изготовленный из ст45.

Модели, комплектуемые выдвижным шпинделем, требуют для установки, работы большего свободного пространства

11. Прокладка между крышкой, корпусом – паронит марки ПОН-Б.

12. Уплотнительные сальниковые кольца, изготовленные из терморасширенного высокочистого графита (кольца ТРГ).

13. Болт – материал, ст.20, прочность ≥ 5.8.

14. Гайка – материал, ст.20, прочность ≥ 5.0.

Параллельные задвижки 30ч6бр, с двумя дисками, фланцевыми креплениями, выдвижным шпинделем. Чугунные задвижки 30ч6бр изготавливаются согласно положениям нормативов 5762-2002, 3721-001-00324292-95.

Реализованные технические решения в конструкции 30ч6бр минимизируют трение между поверхностями клин, корпус. Это положительно сказалось на увеличении срока эксплуатации задвижек, значительно упростило управление; обеспечивает полную герметизацию проходного отверстия шпинделя сквозь крышку за счёт сальниковой набивки.

Задвижка рассчитана на открытие трубопровода и полное его перекрытие, исключающее перемещение рабочей среды в любом направлении. Разрешённых режимов работы 30ч6бр всего два: закрыто/открыто. Использовать задвижку для регулировки потока запрещено.

Герметизация прохода задвижек достигается тем, что клин, входящий между дисками, раздвигает их и плотно прижимает к посадочным поверхностям корпуса.

Для гарантированного создания герметичности 30ч6бр, применяется:

  • набивка (асбестовый шнур, пропитанный смазкой на основе графита);
  • сальник;
  • паронитовая прокладка.

Эксплуатационные характеристики

Задвижка чугун 30ч6бр высоко востребована это обусловлено свойственными 30ч6бр бесспорными преимуществами:

  • гарантийная наработка достигает 400 циклов;
  • заявленный производителем полный ресурс составляет 1700 циклов;
  • период эксплуатации (при правильной эксплуатации, своевременном обслуживании) – до 10 лет.

Задвижка 30ч6бр относится к климатическому исполнению, согласно нормативу 15150-69, двухвариантное: УХЛ4, У2.

Задвижка 30ч6бр производится с учётом требований норматива 5762-2002 (государственный стандарт), 3721-001-00324292-2011 (технические условия).

  • Диапазон строительных длин установлен стандартом 3706-93.

Задвижка чугун 30ч6бр, соединяется с трубопроводом с помощью фланцевых соединений согласно норматива 33259-2015 (имеет уплотнительные поверхности категории «В»).

  • DN задан диапазоном (50-400) мм;
  • габаритная высота задвижки задана диапазоном (240 – 1280) мм;
  • арматура имеет строительную длину, заданную требованиями норматива 3706-83, заданы диапазоном (180 – 600) мм;
  • допустимое рабочее давление до 1.6 МПа (включительно) для изделий с DN (50-200) мм; 1.0 МПа – для DN равного (250 – 400) миллиметров;
  • минимальная температура перемещаемых сред не должна быть ниже -5°С, максимальная не может превышать +225°С;
  • допустимый рабочий температурный диапазон наружного воздуха составляет (-15°С/ +40°С); для воды + (1.0-40.0) °С.
Читать статью  Краны в трубопроводной арматуре

Крутящий момент 30ч6бр, являющийся максимально допустимым для шпинделя, зависит от значения номинального диаметра и лежит в диапазоне от 18 Нм (для DN=50), до 450 Нм (DN=400).

Задвижка чугун 30ч6бр рассчитана на двунаправленное перемещение рабочей среды.

Правила установки

Рис. 3 Варианты установки

Допускается установка на горизонтальных, вертикальных линиях трубопроводов. За исключением положения маховика к низу. Выбранное место установки должно допускать осмотр, техническое обслуживание устройства.

До начала монтажа выполняется расконсервация задвижек (с применением ветоши, растворителя, бензина). Затем вынимается заглушка, осуществляется продув внутренних полстей чистым воздухом.

При установке 30ч6бр на трубопровод, необходимо контролировать равномерность прижима прокладок уплотнения.

После завершения установки, требуется проверить работоспособность устройства. Вращением маховика выполняется её закрывание с приложением среднего усилия. Контролируется плавность и лёгкость перемещения элементов конструкции, отсутствие заеданий.

Выявляются возможные подтекания сквозь прокладки, подтягиваются болты крепления.

Рабочая среда должна быть достаточно чистой (наличие окалины, песка, иных механических загрязнений не допускается).

Проведение ТО, ремонтных работ (при необходимости), выполнении диагностики необходимо соблюдать следующие несложные требования:

  • неукоснительно соблюдать сроки, прописанные в соответствующих регламентах, действующих на объектах, где применяются задвижки подобного типа;
  • в процессе осмотра обращают внимание на общее состояние задвижки, герметичность сальникового уплотнения, установленных прокладок, участок шпинделя с нанесённой резьбой (наличие и качество смазки), болтовые соединения.

Все выявленные недочёты требуется оперативно устранять.

Требования правил безопасности

Процессы транспортировки, хранения и эксплуатации данной продукции предусматривают соблюдение определённых мер безопасности.

1. Если необходимо организовать перевозку задвижек, вес которых превышает 16 кг, требуется применять специальные петлевые стропы (текстиль). Задвижки 30ч6бр закрепляется стропами за крышку (вариант, за корпус).

2. Запрещена эксплуатация задвижки, имеющей выявленные протечки перемещаемых сред за пределы трубопровода (на рельеф, в окружающую среду).

3. Категорически запрещено применять данную задвижку в качестве дросселирующего, регулирующего устройства.

4. Для исключения аварии, травмирования человека категорически запрещено:

  • проводить обслуживание задвижек, устранять неисправности пока рабочая среда во внутренних полостях, находится под давлением;
  • применять задвижку вместо временной опоры;
  • выполнять, при неснятом давлении в трубопроводе, подтяжку, донабивку установленных сальников, менять их набивку, подтягивать чугунные фланцевые соединения;
  • открывать, закрывать арматуру, пользуясь для этого нештатными рычагами (это не предусмотрено инструкцией);
  • персонал, обслуживающий задвижки, должен работать в спецодежде и рукавицах. Это позволит избежать возможного термического ожога, если температура перемещаемой среды превышает 50°С;
  • устанавливать задвижку в трубопроводы, параметры, среда которых не отвечают перечисленным в инструкции на изделие;
  • неукоснительно выполнять весь комплекс мер безопасности, предусмотренных нормативом 12.2.063-2015;
  • после истечения рабочего ресурса задвижку требуется очистить от остатков перемещавшейся среды, утилизировать как чугунный лом;
  • для сохранения работоспособности задвижек их хранение требуется организовать в помещениях (вариант, под навесом). Допустимый диапазон внешних температур (-45°С/ +40°С), с обеспечением сохранности их упаковки.

Переконсервацию требуется выполнять ежегодно.

Достоинства данного типа запорного устройства

Преимущества, при сравнении с моделями иных типов:

  • простота устройства, что облегчает обслуживание устройства, повышает надёжность;
  • минимальное гидросопротивление при перемещении потока сквозь просвет изделия практически не уменьшает его напора;
  • управление запорным механизмом облегчено незначительным ходом запорного элемента до момента полного перекрытия потока;
  • стойкость к воздействию плюсовых температур и коррозии обеспечивается тем, что основные элементы конструкции отливаются из чугуна (высокопрочный ковкий).

По свойствам этот материал задвижек сопоставим с литой сталью. Способен противостоять динамическим, термическим, а также вибрационным нагрузкам, включая резкие изменения температуры и скачки давления.

  • Сроки эксплуатации могут достигать 10 лет;
  • допустимость многоразового использования, отличаются несложным монтажом, что достигается использованием фланцевого соединения.

Задвижки чугунные фланцевые параллельные

Задвижки чугунные фланцевые параллельные | Челябинская Арматура

Задвижки чугунные фланцевые параллельные | Челябинская Арматура

#BENEFITS_LIST#

Размеры на параллельные задвижки с невыдвижным и выдвижным шпинделем

Диаметр, мм
Давление, кг/см2

Наименование Ду, мм Управление Запрос цены
Задвижка чугунная Ду 50 Ру 10 30ч6бк 50 Ручное Запросить цену
Задвижка чугунная Ду 100 Ру 6 30ч6бк 100 Ручное Запросить цену
Задвижка чугунная Ду 50 Ру 10 30ч6бр 50 Ручное Запросить цену
Задвижка чугунная Ду 50 Ру 16 30ч6бр 50 Ручное Запросить цену
Задвижка чугунная Ду 80 Ру 10 30ч6бр 80 Ручное Запросить цену
Задвижка чугунная Ду 80 Ру 16 30ч6бр 80 Ручное Запросить цену
Задвижка чугунная Ду 100 Ру 10 30ч6бр 100 Ручное Запросить цену
Задвижка чугунная Ду 100 Ру 16 30ч6бр 100 Ручное Запросить цену
Задвижка чугунная Ду 125 Ру 10 30ч6бр 125 Ручное Запросить цену
Задвижка чугунная Ду 150 Ру 10 30ч6бр 150 Ручное Запросить цену
Задвижка чугунная Ду 150 Ру 16 30ч6бр 150 Ручное Запросить цену
Задвижка чугунная Ду 200 Ру 10 30ч6бр 200 Ручное Запросить цену
Задвижка чугунная Ду 250 Ру 10 30ч6бр 250 Ручное Запросить цену
Задвижка чугунная Ду 300 Ру 10 30ч6бр 300 Ручное Запросить цену
Задвижка чугунная Ду 350 Ру 10 30ч6бр 350 Ручное Запросить цену
Задвижка чугунная Ду 400 Ру 10 30ч6бр 400 Ручное Запросить цену
Задвижка чугунная Ду 100 Ру 10 30ч906бр 100 С электроприводом Запросить цену
Задвижка чугунная Ду 150 Ру 10 30ч906бр 150 С электроприводом Запросить цену
Задвижка чугунная Ду 200 Ру 10 30ч906бр 200 С электроприводом Запросить цену
Задвижка чугунная Ду 250 Ру 10 30ч906бр 250 С электроприводом Запросить цену
Задвижка чугунная Ду 300 Ру 10 30ч906бр 300 С электроприводом Запросить цену
Задвижка чугунная Ду 400 Ру 10 30ч906бр 400 С электроприводом Запросить цену
Задвижка чугунная Ду 300 Ру 10 30ч7бк 300 Ручное Запросить цену
Задвижка чугунная Ду 350 Ру 10 30ч7бк 350 Ручное Запросить цену
Задвижка чугунная Ду 400 Ру 10 30ч7бк 400 Ручное Запросить цену
Задвижка чугунная Ду 50 Ру 6-10 31ч7бк 50 Ручное Запросить цену
Задвижка чугунная Ду 80 Ру 6-10 31ч7бк 80 Ручное Запросить цену
Задвижка чугунная Ду 100 Ру 6-10 31ч7бк 100 Ручное Запросить цену
Задвижка чугунная Ду 150 Ру 6-10 31ч7бк 150 Ручное Запросить цену
Задвижка чугунная Ду 200 Ру 6-10 31ч7бк 200 Ручное Запросить цену
Задвижка чугунная Ду 40 Ру 4 30кч70бр 40 Ручное Запросить цену
Задвижка чугунная Ду 50 Ру 3 30кч70бр 50 Ручное Запросить цену
Задвижка чугунная Ду 50 Ру 4 30кч70бр 50 Ручное Запросить цену
Задвижка чугунная Ду 50 Ру 6 30кч70бр 50 Ручное Запросить цену
Задвижка чугунная Ду 65 Ру 4 30кч70бр 65 Ручное Запросить цену
Задвижка чугунная Ду 100 Ру 4 31ч47бк 100 Ручное Запросить цену
Задвижка чугунная Ду 500 Ру 10 30ч515бр 500 Редукторное Запросить цену
Задвижка чугунная Ду 500 Ру 10 30ч715бр 500 Гидравлический привод Запросить цену
Задвижка чугунная Ду 500 Ру 10 30ч915бр 500 С электроприводом Запросить цену
Задвижка чугунная Ду 600 Ру 10 30ч915бр 600 С электроприводом Запросить цену
Задвижка чугунная Ду 700 Ру 10 30ч915бр 700 С электроприводом Запросить цену
Задвижка чугунная Ду 800 Ру 10 30ч915бр 800 С электроприводом Запросить цену
Читать статью  Что такое Клапан? Области применения клапанов

Описание товара

Технические характеристики
Ду, мм 50-800
Ру, кгс2/см от 4 до 16
Управление Ручное, С электроприводом, Гидравлический привод
Присоединение Фланцевое
Материал Чугун
Температура рабочей среды: до +100⁰C
Масса до 2700 кг
Строительная длина L: до 1000 мм
Класс герметичности: C (по ГОСТ 9544-2005)
Производство: Россия

Производство задвижек с параллельным затвором

Устройства применяются во всех сферах промышленности, включая городское хозяйство, при укладке технологических трубопроводов. Детали останавливают движение рабочей среды за счет перпендикулярного перемещения запирающего элемента относительно оси потока.

Купить параллельную двухдисковую задвижку, узнать цены, наличие на складе, сроки отгрузки и условия оплаты можно по телефону, электронной почте или через заявку на сайте.

Характеристика

Производятся трубодетали из чугуна в соответствии с нормами проектно-нормативной документации. Отраслевой стандарт устанавливает материалы, размеры, технические требования, ограничения. В продаже представлены изделия с двумя видами шпинделя:

  • выдвижным ‒ ходовой узел располагается на корпусе;
  • невыдвижным ‒ резьба находится внутри устройства, детали обладают меньшей строительной высотой.

Затвор состоит из двух дисков. Уплотнительные поверхности седел параллельны друг к другу. Трубодетали выдерживают давление до 1,6 МПа.

Типы управления арматуры:

  • ручное;
  • редукторное;
  • с электроприводом.

Контроль качества

Все этапы производственного процесса постоянно контролируются. Продукция проходит испытания на прочность к механическому воздействию, герметичность корпуса и затвора.

Трубопроводные элементы проверяются на соответствие рабочим чертежам, отсутствие вмятин, трещин, расслоений, прочих деформаций.

ООО «Челябинская Арматура» осуществляет поставки товара по всей России, странам СНГ и восточной Азии. Детали сертифицированы, проверены на качественные характеристики.

Чертеж

Задвижки чугунные фланцевые параллельные

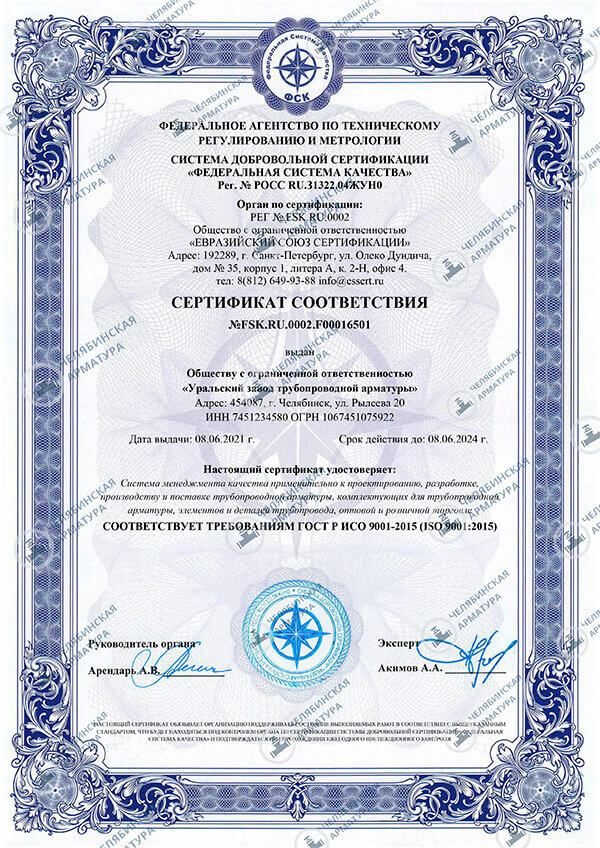

Сертификаты на продукцию

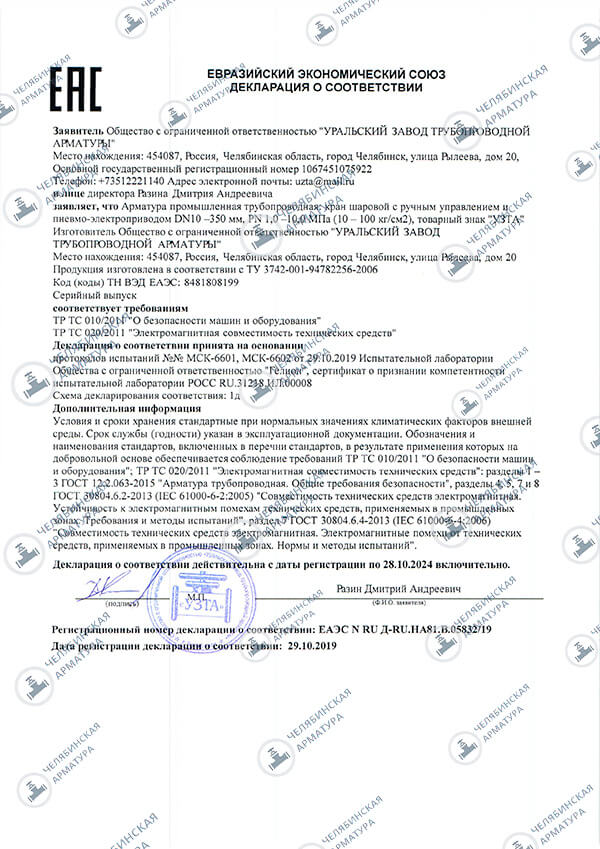

Сертификат ЕАК ТР ТС УЗТА

Опросный лист на кран шаровой

Опросный лист на задвижку

Другие Задвижки:

Задвижка 30ч39р фланцевая с обрезиненным клином | Челябинская Арматура

Задвижка 30ч39р фланцевая с обрезиненным клином

Задвижка 31ч718бр фланцевая с гидроприводом | Челябинская Арматура

Задвижка 31ч718бр фланцевая с гидроприводом

Задвижки чугунные фланцевые клиновые | Челябинская Арматура

Задвижки чугунные фланцевые клиновые

Читать статью  Все для трубопровода без сварки

Доставка и оплата

Оформление заказа Уточните наличие и
стоимость товара у
менеджера,
согласуйте заказ.
Оплата заказа Оплатите счет, который
мы вышлем Вам на
электронный адрес.
Доставка Выберите дату и согласуйте с
менеджером сроки доставки.

Приемка Получите заказ и проверьте
комплект документов: счет-
фактуру, накладную,
сертификаты качества.

О компании

Поставка соединительных деталей трубопроводов

«Челябинская арматура» – официальный дилер завода «УЗТА». Начиная с 1998 года наша компания занимается комплексными поставками запорно-регулирующей арматуры. В своей работе мы ориентируемся на клиента: консультируем по вопросам технических параметров, делаем скидки постоянным заказчикам, независимо от региона доставляем заказ в короткие сроки. Мы работаем по всей территории России, странам СНГ и восточной Азии.

Каталог трубопроводной арматуры включает:

  • Шаровые краны собственного производства из коррозионно-стойкой и конструкционной стали. В зависимости от условий применения выпускаем краны с пневмо-электроприводом или ручным управлением.
  • Соединительные детали коммунальных и промышленных трубопроводов: отводы, тройники, переходы.
  • Элементы фланцевого соединения: фланцы, заглушки, крепежные болты и гайки.
  • Регулирующую и запорную арматуру: задвижки, вентили, клапаны, затворы.
  • Вспомогательные устройства для прокладки и регулировки трубопроводных систем: электроприводы к задвижкам, насосы, грязевики.
  • Энергетическую арматуру для работы под высоким давлением.

Компания «Челябинская Арматура» владеет собственными производственно-складскими площадями. Мы принимаем заказы любой сложности и отгружаем изделия в любую точку страны. Готовая продукция проходит проверку на соответствие заявленным параметрам. Ко всем товарам прилагаются сертификаты качества.

Продажа трубопроводной арматуры

На протяжении 20 лет мы сотрудничаем с крупными производственными предприятиями по всей стране. Мы поставляем детали из качественного металлопроката для отраслевой промышленности:

  • нефтегазового комплекса;
  • химических заводов;
  • металлургии;
  • энергетического сектора;
  • строительных и горнодобывающих объектов.

Наша организация предлагает фитинги, изготовленные с учетом требований технических документов: ГОСТ, ОСТ, АТК. Для заказа деталей по индивидуальному чертежу позвоните нам или отправьте письмо на электронную почту. Менеджер продаж свяжется с вами в течение 15 минут, расскажет о наличии деталей на складе, ценах и сроках поставки. Купить детали трубопровода можно по телефону или через форму онлайн-заявки.

Факты о компании в цифрах

  • На рынке с 1998 года Большой опыт
  • Собственное производство Собственные производственно — складские площади 55000 м 2
  • Более 5000 наименовании
    продукции
  • Штат В компании работают 150 сотрудников
  • Объемы продукции Выпускаем 400 тонн готовой продукции ежемесячно
  • Диаметры Выпускаем изделия от 10 до 1600 диаметра

Контактная информация

«Челябинская арматура»

– это комплексные поставки трубопроводной арматуры
и деталей трубопровода по России и странам СНГ

Адрес офиса и склада: г. Челябинск, ул. Героев
Танкограда, 31-П, 454074
Контактные телефоны: +7 (351) 222-11-20
Электронная почта: sale@chelarm.ru
Время работы офиса и склада (МСК+2): пн-пт: 8:30 – 17:30
сб-вс: выходной
    Трубопроводная и запорная арматура — Челябинская Арматура Комплексные поставки трубопроводной и запорной арматуры от производителя
  • +7 (351) 222-11-20
  • /images/chelarm/images/logo.jpg
  • Пн-Пт 8:30 – 17:30
  • Челябинск ул. Героев Танкограда, 31-П sale@chelarm.ru

Источник https://tehtepla.ru/catalog/zadvizhki/zadvizhki_chugunnye/30ch6br/

Источник https://www.chelarm.ru/catalog/zadvizhki/chugunnye/flantsevye-parallelnye/

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
