Гофрированная нержавеющая труба: особенности применения и монтаж

Содержание

Отожжённая и неотожжённая гофрированная нержавеющая труба: отличия

Особенность материала состоит в высокой теплоотдаче, простоте монтажа и длительном сроке эксплуатации.

Гофрированная нержавейка удачно сочетает в себе достоинства нескольких типов труб. Но при этом, она весьма доступна по стоимости. Кроме того, на рынке представлены различные фитинги для гофрированной нержавейки, которые сделают ее монтаж предельно простым.

Сфера применения гофрированной нержавейки довольно велика. Она в равной степени подходит и для создания трубопровода отопления, и для прокладывания системы теплый пол. Труба с легкостью гнется под удобным углом, что упрощает сам монтаж. Например, при создании теплого пола можно проложить трубопровод, не нарушая его целостности.

Важно: гофрированная нержавейка прекрасно показала себя не только при создании отопительной или водопроводной систем. В настоящее время они также используются для газоснабжения

Читайте подробнее о таких трубах в нашем материале — http://kvarremontnik.ru/nerzhaveyushhaya-gofrirovannaya-truba-dlya-otopleniya/

Сферы применения гофрированной нержавейки для отопления

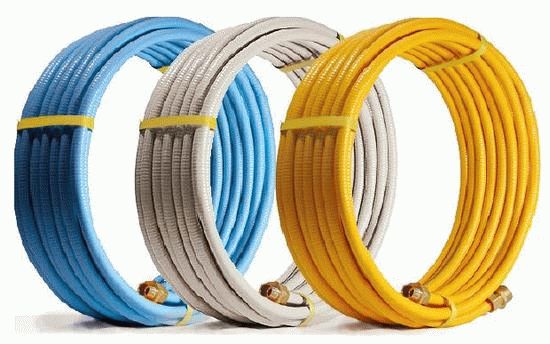

Гофрированная газовая нержавеющая подводка

С помощью данного вида нержавеющих труб и фитингов можно выполнять следующие виды работ:

  • Подключение отопительных батарей;
  • Замена стояков отопления в помещении;
  • Монтаж трубопровода от локальных (отопительные котлы) или магистральных источников носителя тепла к жилым и нежилым отапливаемым помещениям;
  • Установка дополнительного элемента системы отопления (к примеру, аналог отопительной батареи);
  • Подключение «теплых полов»;
  • Прокладывание трубопровода;
  • Установка газопровода;
  • Системы пожаротушения и кондиционирования.

Благодаря своей гибкости, прочности их также используют в химической, пищевой и фармакологической сферах. Это объясняется тем, что в отличии от пластиковых труб, гофрированная нержавейка не теряет своих свойств и диаметра даже после передавливания.

Устройство

Гибким дымоходом называют гофрированную трубу из тонкого металла, использующуюся для удаления дыма с продуктами горения из топки в атмосферу. Для производства гофры применяют алюминиевые и стальные листы толщиной 0,25 – 1,0 мм. Она используется как часть модульного дымохода из сэндвич-труб, для обустройства прохода через стену или перекрытия, для ремонта старых кирпичных каналов непрямой конфигурации, а также самостоятельно. Различают 2 вида гибких дымоходов:

  1. Из алюминия. Она производится из многослойной ламинированной алюминиевой фольги, имеет гофрированную поверхность. Гофра из этого металл обладает непревзойденной гибкостью, может многократно растягиваться и сжиматься, не теряя своих свойств. Производители выпускают трубы диаметром 100-150 мм, что соответствует размеру вводных патрубков печи, газового котла и другого отопительного оборудования. Стоимость алюминиевой продукции ниже, чем цена на аналоги из нержавеющей стали, однако, термостойкость этого материала ниже рекомендуемой. Поэтому лучше применять гофру из алюминия для организации воздуховодов.
  2. Из нержавеющей стали. Дымоходные гофры из нержавеющей стали менее гибкие, чем алюминиевые. Зато рабочая температура таких каналов дымоудаления составляет не менее 800-900 градусов. Такая высокая термостойкость позволяет устанавливать дымоход из стальной гофры для печи, котла или камина, работающих на твердом топливе. Труба из нержавеющей стали не подвергается окислению при контакте с водой и служит дольше.

Выполнение монтажа нержавеющей гофрированной трубы для отопления

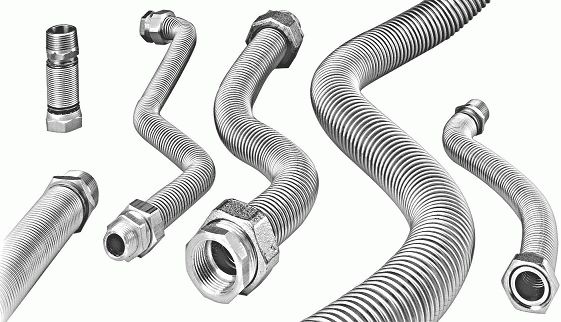

Гофрированные трубы из нержавеющей стали

Данный вид труб обладает не только прекрасными эксплуатационными характеристиками, но и прост в сборке трубопровода. Для этого достаточно иметь ключ и фитинги, нужно только подобрать нужный вид: крестовину, уголок или тройник и начать процесс соединения. Если гофрированная нержавейка была выбрана для монтажа систем отопления, нужно помнить о нескольких ключевых нюансах. В первую очередь, не рекомендуется злоупотреблять гибкостью данного изделия, т.к. многоразовое сгибание может привести к появлению трещин или протечек. Поэтому, придав необходимую форму один раз, видоизменять ее повторно нежелательно. Соединение трубы с фитингом Монтаж трубопровода из гофрированной нержавейки представляет собой способ соединения ключевых элементов коммуникации при помощи компрессионных фитингов. Главное различие – в фитинге для гофр отсутствует штуцер (патрубок для соединения трубопровода, вентилей и прочих деталей жидкостных и газовых передаточных и преобразующих систем). Обжим производится благодаря внутренней прокладки фитинга. Прежде чем запустить систему, необходимо провести тестовый запуск и определить, нет ли в месте соединения течи. Если монтажные работы будут проведены правильно – гофрированный металл прослужит долго, оставаясь прочным и износостойким. Процесс монтажа можно представить таким образом:

  • ПЕРВЫЙ ШАГ. Подключение фитингов к сантехприборам выполняется с помощью уплотнителей, которые должны входить в комплект. Далее проверяется гайка со стороны подключения – она не должна быть затянута.
  • ВТОРОЙ ШАГ. Обрезается труба любым подходящим инструментом (желательно для этого использовать специальный роликовый труборез). После нужно проверить, кромка получилась ровной или же с заусенцами. Если результат отрицательный – выполняется коррекцию изделия.
  • ТРЕТИЙ ШАГ. Отрезок трубы вставляется в фитинг и тщательно затягивается накидная гайка.
  • ЧЕТВЕРТЫЙ ШАГ. Трубе придается подходящая конфигурация, после она крепится к стене с помощью специальных крепежей.
  • ПЯТЫЙ ШАГ. По завершению процесса установки подается вода. Таким образом можно проверить работоспособность трубы в условиях высокого давления. В случае протечки – гайки, упомянутые выше, нужно подтянуть. На этом процесс монтажа завершен.

Гофрированные трубы из нержавеющей стали

Порядок монтажа гофрированных нержавеющих труб

Подобным способом выполняется переход с обычной трубы на гофрированную. На стояк или отвод крепится подходящий фитинг, а с другой его стороны вставляется гофрированная нержавейка после чего затягивается кольцо. Здесь даже не потребуется специальные переходники.

Следует помнить при установке гофрированного трубопровода, что этот материал гибкий. Крепежные элементы нужно устанавливать чаще, чем, когда прокладывается привычная форма трубопровода. Поэтому не стоит экономить на покупке фиксаторов – лучше устанавливать их в 2 раза чаще, и перерасход бюджета не превысит 350 руб. при средней протяжности отопительной линии.

В этом видео можно увидеть, насколько прост самостоятельный монтаж гофрированных нержавеющих труб:

Соединения

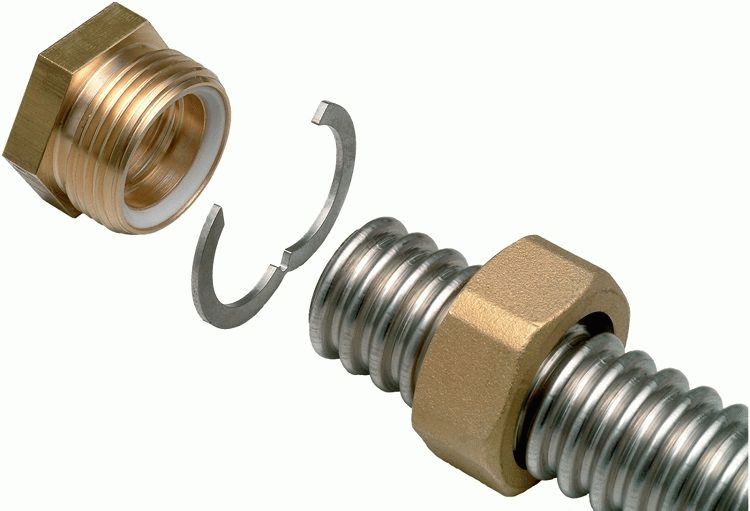

Соединительные элементы, или же фитинги для гофрированной нержавеющей трубы применяются в случае, если необходимо выполнить поворот, но при этом нежелательно перегибать трубопровод.

Кроме того, посредством такого элемента можно:

  • соединить два различных куска трубопровода одного диаметра (муфта);
  • выполнить переход с трубопровода одного диаметра на другой (редукция);
  • сделать разветвление (для этого применяется тройник).

Гофрированные трубы из нержавеющей стали

Рекомендуем фитинги от этого производителя

Для соединения гофрированной нержавейки используются фитинги из латуни. Это надежные элементы, которые способны обеспечить максимальную герметизацию. Соединения представлены многими производителями.

Достоинствами таких соединительных элементов является:

  • простота монтажа;
  • долговечность;
  • надежность;
  • устойчивость к механическому воздействию, перепадам температур, повышенному давлению.

Однако, следует отметить, что латунный фитинги имеют и один недостаток: их стоимость весьма велика.

Особенности монтажа

В настоящее время при монтаже гофрированной нержавейки используется несколько типов фитингов:

  • с паранитовыми прокладками;
  • с силиконовым уплотнителем;
  • высокотемпературные беспрокладочные соединения.

Рассмотрим особенности монтажа каждого типа.

С прокладками

Фитинги для нержавеющих труб с паронитовыми прокладками используются, в равной степени, как в отоплении, водоснабжении, так и в системе подачи газа.

Принцип монтажа такого соединительного элемента довольно прост:

  1. отрезается кусок трубы;
  2. посредством ручного вальцевателя развальцовывается край;
  3. гайка фитинга откручивается и надевается на трубу;
  4. устанавливается паранитовая прокладка;
  5. гайка закручивается при помощи обычных ключей.

Такое соединение выполнятся довольно быстро. При этом оно является герметичным и надежным. Преимуществом фитингов является то, что в любой момент можно его раскрутить и поменять износившуюся прокладку.

Аналогичным образом производится монтаж фитинга с силиконовой прокладкой.

Высокотемпературный монтаж без прокладок

Что касается высокотемпературных соединительных элементов, то их установка также отличается предельной простотой.

Процесс подробно и пошагово описан на видео. Обязательно смотрите его.

Важно: в процессе установки соединительного элемента следует быть осторожными: край обрезанной трубы очень острый, об него легко порезаться.

Вывод

Латунные фитинги для гофрированных труб крайне надежны и просты в эксплуатации, и в настоящее время они являются лучшими материалами для соединения гофрированной нержавейки.

При покупке соединений не следует экономить

Да, их стоимость велика, но они обеспечивают надежную работу системы на длительное время — а это самое важное

Отожжённая и неотожжённая гофрированная нержавеющая труба: отличия

Впервые труба гофрированная нержавеющая отожжённая и неотожжённая появилась в Японии в 80-х годах XX века. Это было обусловлено необходимостью создания сейсмостойких трубопроводов различного назначения, способных выдержать нагрузки от сильных землетрясений. Помимо очень высокой стойкости к разрушающим нагрузкам, гофрированные трубы показали себя надёжным, практичным, простым и удобным в монтаже материалом для трубопроводов холодной и горячей воды, газоснабжения и отопления. Многих пользователей интересуют отличия между отожжёнными и неотожжёнными гофрированными нержавеющими трубами. Этой теме и будет посвящена представленная здесь статья.

Почему гофра хороший вариант для отопления?

Гофра из нержавейки стала применяться для устройства отопительных систем не так давно, но уже снискала популярность за счёт своих уникальных технических и эксплуатационных характеристик.

Достоинства и недостатки:

К плюсам можно смело отнести:

Читайте также: Клапан для спуска воздуха из системы отопления: какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник

  • широкого диапазона рабочих температур. Гофротрубы без потерь своих первоначальных свойств могут эксплуатироваться с температурой теплоносителя в диапазоне -50ºС до +110ºС;
  • стойкости к сильным скачкам давления внутри сети. Нержавеющие изделия имеют большой запас прочности по давлению, так как способны выдерживать до 50 Бар. В системах отопления при максимальной температуре циркулирующего вещества +110ºС уровень давления обычно не превышает 15 Бар;
  • высокой эластичности. Трубы легко гнутся без применения специальных инструментов. Им можно придавать любую форму (радиус изгиба равен 30 — 150 мм в зависимости от диаметра труб), что позволяет собирать разводку с минимальным количеством фитингов, снижая таким образом общую стоимость системы обогрева;
  • необычайно высокой стойкости к коррозии. Гофротруба не разрушается под воздействием влаги, её внутренние стенки не подвержены образованию известковых наростов, снижающих пропускную способность трубопроводов;
  • долговечности. Срок службы гофрированных труб из нержавейки практически не ограниченный, на длительность эксплуатационного ресурса отопительной системы может повлиять только нарушение целостности фитингов, срок службы которых не превышает 30 лет;
  • гладкой внутренней поверхности стен. Гофрированные трубы изнутри имеют гладкую поверхность, создающую минимальное сопротивление движению теплоносителя и обеспечивающие бесшумность;
  • ремонтопригодности. При необходимости можно легко заменить только участок гофротрубы или прибор, вышедший из строя;
  • способности компенсировать линейное расширение за счёт рифлёной структуры, что особенно важно при устройстве «теплого пола»;
  • морозоустойчивости. Гофра из нержавейки не боится разморозки, если в ней застывает вода, то труба просто расширяется, и в дальнейшем её можно отогреть паяльной лампой.

Как и у любых других изделий, у гибкой трубы для отопления имеются некоторые недостатки:

  • низкая ударопрочность. При монтаже участков отопительной системы в местах, где существует опасность механического повреждения, рекомендуется защищать гофротрубу из нержавейки металлическим или полимерным коробом;
  • сложный уход. Очищать гофру от пыли несколько сложнее, чем трубы с гладкой поверхностью. При уборке придётся пользоваться щёткой, а лучше всего сразу закрыть гофрированные конструкции защитным кожухом или экраном;
  • специфичный внешний облик. Гофрированную поверхность изделий многие не считают достаточно эстетичной, но если использовать скрытый способ монтажа, то данный недостаток становится несущественным;
  • невозможность бетонирования внутри стены. Для присоединения к отопительным приборам используются специальные фитинги, к которым должен быть обеспечен свободный доступ для ревизии и техобслуживания;
  • высокая электропроводность, поэтому необходимо устройство заземления и установка диэлектрических прокладок.

Особенности монтажа теплого водяного пола из гофрированной стальной трубы

Благодаря очень высокому коэффициенту теплопроводности, гофрированную трубу из нержавейки можно укладывать с большим шагом между витками. Бетон качественно прогревается на расстояние до 10 см с каждой стороны от гофры. Это значит, что оптимальный разбег между петлями — 20 см, но и при расположении труб на расстоянии до 35 см можно достичь эффективного прогрева пола. Такой результат получается за счет особенностей распределения тепла гофрированной поверхностью.

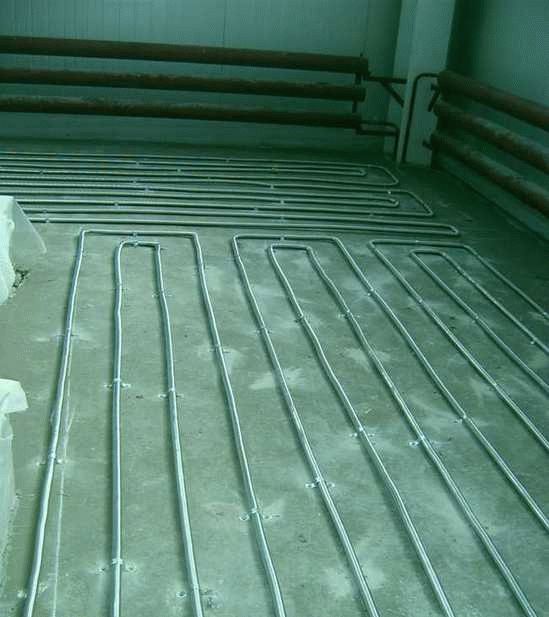

Уложенная стальная гофра

Важно! Рекомендуется монтировать теплый водяной пол из гофрированной трубы по принципу — одна бухта на один контур (минимум соединений).

Примерная схема теплого водяного пола
Главное достоинство гофры из нержавеющей стали — эластичность, гнуть ее просто под любую нужную форму без применения специальных инструментов. Значит монтаж теплого пола из гофрированной стальной трубы реально осуществить самостоятельно. Просвет гофры в месте изгиба не меняется.

Важно! Рекомендуется укладывать гофрированную стальную трубу по всей площади помещения с одинаковым шагом.

Альтернативы

Помимо нержавейки для изготовления гофротрубы используются пластик или чугун (изделия с ребристой поверхностью). Пластиковые изделия не самый лучший вариант для отопления, где рабочая температура теплоносителя может достигать +110ºС, так как они могут нормально функционировать только при температурах до +85ºС и давлении в системе не более 20 атмосфер.

Чугунные оребрённые трубы характеризуются высокой стойкостью к тепловым нагрузкам, но они постепенно выходят из массового применения из-за большого веса, низкой ударопрочности и сложного монтажного процесса.

Как делают гофротрубу из нержавейки?

Технические условия для изготовления гофрированных труб регламентируют применение нержавеющей стали марки AISI 304.

Производят её по следующей технологии:

  • лист нержавеющей стали поступает в формовочный станок, где он приобретает цилиндрическую форму;
  • края цилиндра свариваются между собой лазером, плазмой или индукционным током;
  • прочность сварного шва проверяется вихревыми токами;
  • далее заготовка проходит калибровку, в процессе которой изделие обретает характерную волнистую структуру;
  • при выходе из калибровочного станка осуществляется нарезка необходимой длины.

Такая труба уже может использоваться для монтажа, но она менее прочная и пластичная. Для повышения этих показателей изделия подвергаются термической обработке (обжигу) при температуре +600ºС с последующим периодом принудительного охлаждения (отпуска).

Визуально изделия ничем не отличаются, однако после обжига они становятся прочнее и гибче, а значит при сгибании на них не будут образовываться заломы, как на неоттожённой гофре.

Особенности трубы гофрированной нержавеющей неотожжённой

Тему о том, в чём отличия нержавеющих гофрированных отожжённых и неотожжённых труб, продолжим рассмотрением второго вида этих изделий. Конструктивно неотожжённые трубы отличаются только материалом оболочки. Сталь, не прошедшая термическую обработку, более жёсткая. Трубам этого вида для изгиба необходим больший радиус, что создаёт неудобства при работе с ними в стеснённых условиях. Их нельзя использовать для вальцовочных соединений, поскольку у неотожжённой гофрированной оболочки недостаточная пластичность.

Если вы допустите ошибку при гнутье неотожжённых труб, то после выравнивания на гофре останутся видимые следы предыдущих изгибов. Поэтому такая работа требует особой аккуратности.

Что касается маркировки, то неотожжённые трубы обозначаются такими символами:

  • GF у Lavita;
  • A у Kofulso;
  • TN у Hydrosta.

Напомним, что внешних различий между двумя видами труб нет, зато они есть для изделий, рассчитанных на разные условия монтажа и основное целевое назначение. Надо также помнить, что при прочих равных обстоятельствах стоимость метра неотожжённых гофрированных труб примерно на 10 % ниже, чем отожжённых изделий.

Производители и на что обратить внимание при покупке

Основную массу гофр из нержавейки выпускают в Южной Кореи следующие компании:

  • Лавита — производитель гофротруб из нержавейки для отопления среднерыночного ценового сегмента. Существуют нарекания к прочностным характеристикам стенок: при установке фитингов возникает опасность повреждения нержавеющей стали, отчего в последствие происходят протечки. Однако, этот недостаток скорее является результатом неграмотного проведения монтажа.
  • Гофрированные трубы из нержавеющей стали для отопления этой фирмы считаются самыми лучшими среди аналогичных изделий. Правда и цена на них в несколько раз выше стоимости гофр предыдущего производителя. Эти модели соединяются фитингами, укомплектованными утолщёнными уплотнительными кольцами, что обеспечивает более надёжное соединение.
  • Изделия Гидроста по цене сопоставимы с трубами от Лавито, но данная продукция нередко имеет фабричный брак. Протечки в местах установки фитингов случаются в среднем у 7% систем, собранных из этих труб.
  • Довольно качественная продукция, но стоимость её считается неоправданно завышенной.

Покупая гофрированное изделие следует визуально осмотреть его поверхность на наличие повреждений, заломов и деформаций. Расстояние между гребнями должно быть одного размера по всей длине трубы.

Также необходимо ознакомиться с сертификатом соответствия, который подтвердит качество и позволит избежать покупки подделок кустарного производства.

Дополнительные критерии выбора зависят от типа гофры:

  • номерованной длины. Труба должна иметь полный комплект фитингов;
  • произвольной протяжённости. Необходимо проверять качество линии отреза. Края должны быть ровными и без заусениц.

Труба гофрированная нержавеющая отожжённая и неотожжённая: разница

Найти отличия между неотожжёными и отожжёнными гофрированными нержавеющими трубами по их внешнему виду невозможно. Оболочка труб изготавливается из нержавеющей стали марок AISI 304 и AISI 201 или их аналогов, которые тоже не имеют внешних различий. Оба вида труб полностью совместимы между собой, а также с трубопроводами из других материалов. По соотношению цены и качества в наиболее выгодном свете предстаёт продукция производителей из Южной Кореи:

В 2014 году на рынок вышел отечественный производитель таких изделий под торговой маркой Neptun IWS. В продажу также поступают гофрированные трубы Meibes (Германия), но их стоимость в разы выше, чем у южнокорейской продукции. При прочих равных условиях цена отожжённых труб выше, чем неотожжённых. Однако это не главное и не единственное отличие отожжённой нержавеющей трубы от неотожжённой.

Какая гофра лучше?

Лавита — производитель гофротруб из нержавейки для отопления среднерыночного ценового сегмента. Однако данная продукция имеет нарекания от потребителей по отношению к прочностным характеристикам стенок: при установке фитингов возникает опасность повреждения нержавеющей стали, отчего в последствие происходят протечки. Однако, этот недостаток скорее является результатом неграмотного проведения монтажа.

Продукция компании Гидроста по цене сопоставима с трубами от Лавита, но нередко имеет фабричный брак. Протечки в местах установки фитингов случаются в среднем у 7% систем, собранных из этих труб.

Довольно качественной является продукция компании Meibes, но стоимость её считается неоправданно завышенной.

Гофрированные трубы из нержавеющей стали для отопления Kofulso считаются самыми лучшими среди аналогичных изделий. Правда и цена на них в несколько раз выше стоимости гофр предыдущего производителя. Эти модели соединяются фитингами, укомплектованными утолщёнными уплотнительными кольцами, что обеспечивает более надёжное соединение.

Монтаж нержавеющей гофрированной трубы для отопления

Кроме очень неплохих эксплуатационных характеристик привлекает в этом материале быстрая и легкая сборка трубопроводов. Нужны будут только фитинги и ключ. Ко всем отопительным приборам подключение производится с их помощью. Выбираете требуемый вид (уголок, тройник, крестовина и т.п.) и приступаете к соединению:

Комплектность фитинга для труб из нержавеющей гофры

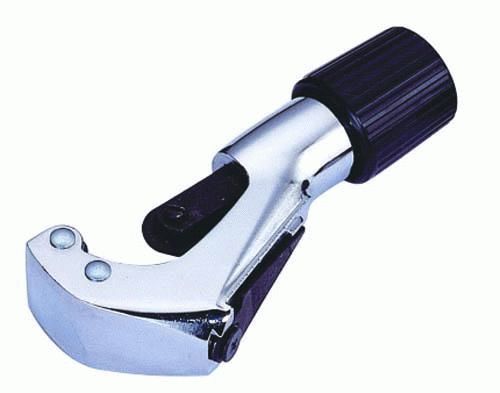

  • Труборезом отрежьте кусок требуемой длины. Срез должен быть строго перпендикулярным по отношению к трубе. Грани ровные без задиров и неровностей.
  • Проверяете комплектность фитинга, складываете его. Вставляете в него отрезанный кусок и затягиваете гайку. При необходимости, немного ее подтягиваете ключом. Вот и весь монтаж.

Комплектность фитинга для труб из нержавеющей гофры Читайте также: Как спустить воздух с насоса и других частей системы отопления, чтобы уберечь ее от поломки Аналогично происходит переход от обычной трубы на гофру: сначала на стояк или отвод крепите соответствующий фитинг, а затем вставляете в другой его конец гофрированную нержавейку и затягиваете кольцо. И никаких специальных переходников не нужно. Единственное, что нужно учесть при установке гофрированной нержавейки, что она все-таки гибкая. Потому крепежные элементы устанавливайте чаще, чем при прокладке привычной формы труб. На стоимости это отразится мало – один фиксатор стоит десяток-два рублей в зависимости от фирмы и даже если вы их устанавливать будете в два раза чаще, максимум, что вам грозит – перерасход в 200-300 рублей при средней протяженности линии отопления.

Размеры и примерные цены

Под разводку радиаторной системы отопления и «тёплый пол» выпускаются гофрированные трубы в диаметрах 15, 20, 25 и 32 мм. Цена за 1 п.м. разная у всех производителей. Например, оттожжённая гофротруба из нержавейки Kofulso продаётся по цене:

  • DN 15 мм — 172 руб.;
  • DN 20 мм — 320 руб.;
  • DN 25 мм — 399 руб.;
  • DN 32 мм — 766 руб.

Методы соединений

Для соединения нержавеющих гофрированных труб используется обжимной латунный фитинг с силиконовым или резиновым уплотнительным кольцом. В него вставляется конец трубы до упора и затягивается кольцом.

При переходе с гладкой стальной трубы на гофру фитинг сначала крепиться на гладкой трубе, а затем в него вставляется нержавеющая гофротруба.

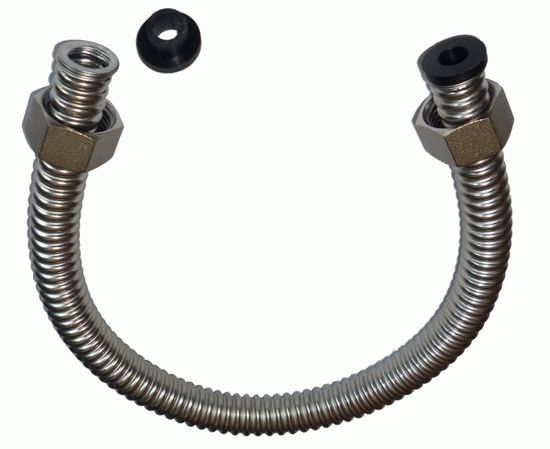

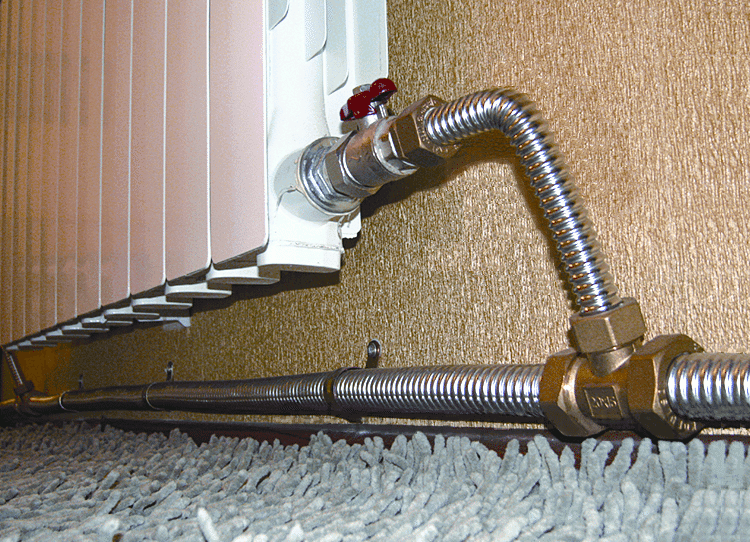

Гибкая подводка к радиатору

Для изготовления гибкой подводки к радиаторам и обогревателям применяется ручной вальцовщик.

Сначала труборезом или болгаркой отрезается кусок трубы необходимой длины, и тщательно зачищается линия среза. Затем труба вставляется в вальцовщик с выступом на два кольца гофры для проведения развальцовки выступающего края с помощью молотка. Далее на этот конец трубы надевается накидная гайка с резиновой прокладкой. Крепление накидной гайки на второй конец выполняется аналогичным образом.

Теплый пол

Для укладки гофрированной трубы св системе «тёплый пол» рекомендуется использовать в качестве крепёжных элементов пластиковые клипсы.

Отверстия под дюбели для крепления фиксаторов должны быть просверлены сквозь слой утеплителя в бетонную стяжку.

Монтаж следует начинать от распределительного шкафа, присоединив один конец к выводу коллектора. Далее трубу раскатывают из бухты и укладывают между клипсами витками, расстояние между которыми должно составлять 30 см и не менее 20 см от стен. После того как труба будет равномерно распределена по помещению её второй конец подсоединяется к выходу обратного коллектора.

Отзывы и опыт эксплуатации

Появление гофрированной нержавейки в продаже исчисляется несколькими годами, поэтому и опыт эксплуатации у неё не большой. Отзывы на форумах только положительные от тех, кто установил такие системы дома, и несколько отрицательных от спецов, утверждающих, что у таких изделий более высокое сопротивление потоку теплоносителя. Однако, никому из тех, кто смонтировал у себя систему отопления с использованием таких труб не потребовалась установка более мощного циркуляционного насоса. В основном такая система подключена в домах к настенному газовому котлу и включает в себя обычную разводку от отопительных приборов и «тёплые полы».

Относительно качества, то больше положительных отзывов заслужили изделия Kofulso, чем продукция других брендов.

Выбор и монтаж металлической гофрированной трубы для отопления

Не так давно в системах отопления использовались только гладкостенные трубы. Благодаря активному развитию технологий появляются новые материалы, применяемые при монтаже системы обогрева. Один из них — металлическая гофрированная труба для отопления.

Особенность продукции в том, что от гофры ей досталась гибкость, а от нержавеющей стали — прочность. Поэтому такие изделия в современных отопительных системах встречаются все чаще. Ознакомимся с особенностями, достоинствами и недостатками трубы и обратим внимание, что нужно учитывать при выборе.

металлическая гофрированная труба для отопления (главный ключ)

Что такое стальная гофрированная труба

Этот материал появился не так давно, но за короткое время он сумел завоевать немалую долю рынка. Рассмотрим его особенности и характеристики, чтобы понимать, чем он отличается от аналогичной продукции.

Если перевести слово «гофрирование» с французского языка, оно звучит как «прессовать складки». В нашем случае это изделия с гофрами — ребрами жесткости. Основная цель гофрирования заключается в увеличении прочности материала и стойкости к деформациям.

Сейчас гофрированные изделия применяются практически во всех отраслях. Например, если дома есть котел, для него из этих труб делают обвязку. Их ключевое неоспоримое качество — гибкость. Поэтому монтаж трубопроводов отопления из стальных труб не вызывает сложностей. Основные параметры труб определяет ГОСТ.

Технические характеристики

Стальные трубы для отопления частного дома или квартиры имеют стандартные типоразмеры.

Параметры диаметра следующие:

Изделия с большим диаметром и нестандартных типоразмеров тоже можно сделать, но для этого потребуется договоренность между заказчиком и производителем.

Рабочий диапазон температур в контуре отопления следующий — от -50° C (гофра остается гибкой даже при -40° C) до +800° C. Конечно, в ходе эксплуатации трубам не приходится сталкиваться с такими температурами. К тому же пластмассовые элементы фитинга выдерживают максимум +110° C, дальше они станут плавиться. Кратковременные скачки не более +150° C никак не скажутся на качестве труб.

Гофра может быть изогнута как угодно, но существуют определенные нормы в плане предельной величины изгиба — троекратное значение диаметра.

Немаловажное отличие гофрированной трубы от аналогичной продукции — отличная ударная прочность, что позволяет ей сохранять свои эксплуатационные свойства при внезапных скачках давления теплоносителя. А это — один из наиболее значимых параметров в системах водоснабжения.

Отталкиваясь от заявленных параметров, изделия способны выдерживать максимальное давление в 50 атм, когда рабочее — 15 атм. Еще одно отличие в том, что гофра имеет 100 %-ную кислородную непроницаемость и низкое значение коэффициента шероховатости, всего 0,008.

По заверениям производителей, если пользователь будет придерживаться правил монтажа и эксплуатации, продукция может иметь срок службы не меньше 20 лет.

Сейчас в условиях российского рынка гофротруба попросту еще так долго не эксплуатировалась. Поэтому убедиться в утверждениях производителей пока проблематично.

своими руками

Преимущества

Гофротрубы изготавливают не только из нержавеющей стали, но и из пластика или чугуна (внешнее оребрение). Водопровод из гофрированного пластика собирать не рекомендуется, так как это не самый подходящий вариант для эффективной транспортировки теплоносителя. В отопительных системах они чаще играют роль дополнительной защиты для ключевых коммуникаций, которые, например, проходят в стяжке.

Гофрированные чугунные изделия отлично сопротивляются тепловым нагрузкам, но из-за большой массы и сложности в установке они используются все реже. Среди немалого ассортимента разнообразных труб, для отопления многие предпочитают выбирать изделия из нержавейки.

В их пользу говорят следующие качества:

  1. Гибкость. Для сгибания изделия не придется пользоваться инструментами и различными приспособлениями. Делается это своими руками, и в местах перегиба не будет наблюдаться ухудшение просвета.
  2. Получается удобная разводка. Все за счет гибкости материала, то есть количество соединений будет минимальным. К тому же это снижает конечную стоимость всей разводки и повышает надежность системы.
  3. Продаются в бухтах. Их протяженность может достигать 50 метров. Если нужно, фирмы готовы производить продукцию большей длины под заказ.
  4. Высокая коррозионная стойкость. Здесь необходимо учесть один момент — продукция должна быть заземлена, что исключит электромеханическую коррозию. Если крепеж производится скрытым методом, то для дополнительной защиты от коррозийных процессов используется защитная оболочка.
  5. Хорошая температурная стойкость. При необходимости трубы могут быть разморожены, что позволяет пользоваться ими в тех регионах, где климат довольно суров.
  6. Легкость и быстрота монтажа. В качестве соединительных элементов применяются фитинги из латуни с силиконовыми или фторопластовыми уплотнительными кольцами. И ничего не нужно будет сваривать, достаточно воспользоваться рожковым или разводным ключом.
  7. Низкий коэффициент шероховатости. Это говорит о том, что на стенах трубопровода будет меньше ила и отложений спустя долгие годы эксплуатации.
  8. Небольшой удельный вес.
  9. Бесшумность. Циркуляция воды в системе не будет отвлекать от дел.
  10. Доступность. Изделия из металла обходятся дешевле по сравнению с медной продукцией.

Как видно, преимуществ у таких труб достаточно. По этой причине они пользуются таким спросом на рынке материалов для отопления.

металлическая гофрированная труба для отопления (главный ключ)

Недостатки

Как и у любого товара, у изделий гофрированного типа тоже есть свои отрицательные свойства.

Выделяют следующие недостатки:

  1. Низкая стойкость к механическим воздействиям. По этой причине, если используется открытая прокладка, в местах большой нагрузки трубопровод нуждается в защите особым кожухом.
  2. Визуальные характеристики. С виду этот тип труб не так привлекателен, как, например, металлопластиковая или полипропиленовая продукция.
  3. Обслуживание фитингов. Из-за того что данные элементы разъемные, сварка для улучшения герметичности им не подходит. Поэтому требуется регулярное обслуживание: при необходимости заменяются вкладки.
  4. Сложность чистки. Гофрированные поверхности имеют вид ребер, между которыми легко накапливается пыль. Убрать ее не так просто. Поэтому, выбрав трубы, крепить их лучше скрытым способом, либо же в защитные короба и экраны.
  5. Возможные теплопотери. Такой железный трубопровод имеет высокую теплоотдачу и, чтобы снизить тепловые потери, водопровод должен быть хорошо изолирован. При желании гофрированный трубопровод используется в качестве радиатора отопления.

Конечно, недостатков не так мало, как хотелось бы, но большая их часть легко нивелируются простыми действиями. А вот достоинств у гофротруб гораздо больше, поэтому они так востребованы.

металлическая гофрированная труба для отопления (главный ключ)

Критерии выбора

Выбирая трубу, нужно учитывать, чтобы она подходила под сантехнические приборы, установленные в помещении. В первую очередь подбирается диаметр, соответствующий домашним коммуникациям. Сечение труб тоже играет значение. Оно должно подходить по мощности приборов. Также важна марка стали, используемой при производстве.

Нужно понимать, что выпускаемые изделия бывают двух видов: отожженные и неотожженные. С помощью первых монтируется отопительная система, а из неотожженных изготавливаются соединительные элементы.

Есть еще один критерий, на который обращают внимание при выборе — конструкция. От этого зависит, какое рабочее давление способна будет выдержать система.

У качественных гофрированных изделий следующие параметры:

  1. Максимально допустимое давление — 50 бар.
  2. В комплектации есть соединительные элементы.
  3. Выдерживают температуру от -50° C до +110° C.
  4. Имеют небольшую степень удлинения (2 % от всей длины).

Как видно, учитывать множество сложных особенностей не придется.

труба для отопления металлическая цена за метр

Обзор производителей и стоимость

Существует несколько компаний, занимающихся изготовлением гофрированной продукции. Каждая предлагает свои уникальные технологии и инновации, еще больше развивая данную область. Ознакомимся с самыми популярными компаниями.

Лавита

Страной-производителем является Южная Корея.

Компания выпускает продукцию для:

  • газоснабжения;
  • горячего и холодного водоснабжения;
  • систем отопления и кондиционирования.

Выпускаемая продукция делится на 2 класса:

  1. HF. Визуально привлекательные и технически безопасные трубы. По показателю прочности их можно сравнить с металлом, в то же время они остаются гибкими.
  2. HFP. Это гибкие трубы, предполагающие защитную ПЭ-оболочку. Используются для подземной укладки коммуникаций или в тех случаях, когда изделия впоследствии будут обрабатываться цементом или известью. Кроме того, с их помощью можно реализовать подводку газа.

Особенность продукции заключается в том, что используются диэлектрические фитинги (вставки), в результате чего система не будет пропускать электрический ток. Для уплотнительных колец завод-изготовитель дает гарантию 30 лет.

Труба для отопления металлическая от компании Lavita продается по цене за метр от 285 рублей.

стальные трубы для отопления частного дома

Kofulso

Южнокорейский завод Kofulso — один из мировых лидеров по производству гофрированных труб. На территории России продукция используется не так давно, с ее помощью строятся и ремонтируются трубопроводы в производственных и жилых помещениях.

Изделия Kofulso имеют следующие достоинства:

  1. Длительный период службы. Для их изготовления используется высоколегированная нержавеющая сталь.
  2. Пластичность и жесткость. Гидравлические удары изделиям не страшны.
  3. Стойкость к микроорганизмам. В ходе эксплуатации на внутренних поверхностях не будет образовываться плесень или грибок.
  4. Эстетичность. Продукция легко впишется в интерьер.
  5. Доступность.

На данный момент купить трубы в Москве от завода Kofulso можно от 108 рублей за метр.

монтаж трубопроводов отопления из стальных труб

Цены на гофрированные трубы Kofulso

Hydrosta

Страна-изготовитель — Южная Корея. Выпускаемая продукция имеет высокое качество и стабильные технические характеристики. Гофрированные изделия производятся из стали марки SUS 304. Фитинги изготавливаются из латуни ЛС63.

В ходе производства может сохраняться чистый вид изделия, то есть без покрытия. Также выпускаются варианты с полимерной оплеткой различных цветов. Производитель указывает, что продукция способна прослужить не меньше 50 лет.

  1. Не страшна «разморозка». В зимнее время они отогреваются также просто, как изделия из стали.
  2. Не нужна очистка. Речь идет о трубопроводах для питьевой воды. Ими можно пользоваться сразу после монтажа.
  3. Легкость монтажа. Благодаря гибкости и малому весу трубопроводы прокладываются очень просто.
  4. Простая обработка. Если нужно порезать изделие, для этого подойдет обычный ручной труборез.

Труба 20 мм обойдется в 200 рублей за 1 метр.

стальные трубы для отопления частного дома

Цены на гофрированные трубы Hydrosta

Meibes

Основана компания была в Германии в далеком 1961 году. Выпускаемая продукция может иметь диаметр от 12 до 40 и выдерживает температуру до +200°C. Показатель рабочего давления варьируется от 4 до 16 бар.

Изделия этой фирмы широко востребованы, и с их помощью собираются гелиосистемы, системы отопления и питьевые трубопроводы. Ключевая особенность бренда — наличие соединения FixLock, что позволяет применять его многократно.

Стоимость — за 1 метр от 378 рублей.

лучше

Цены на гофрированные трубы Meibes

Neptun

Neptun IWS — Московская компания, выпускающая гофрированную продукцию из высоколегированной нержавеющей стали. С ее помощью обустраиваются инженерные коммуникации: система отопления, горячее или холодное водоснабжение, водяной теплый пол.

Нередко продукция применяется для прокладки электрических сетей, причем реализовано это может быть как в горизонтальной, так и вертикальной плоскости.

Выпускаемая продукция делится на 4 типа:

  1. Отожженные. Характеризуются высокой гибкостью, что дает возможность собирать системы со сложной конфигурацией.
  2. Неотожженные. Имеют больший показатель жесткости, поэтому подходят для прямых участков и протяженных магистралей. Распространяются в бухтах от 10 до 100 метров.
  3. Отожженные в желтой оболочке. Такие изделия подойдут для систем внутреннего газоснабжения. Также с их помощью подключается газовое оборудование.
  4. Отожженные в белой оболочке. Применимы для систем водоснабжения. Изделия легко гнуть, к тому же они отличаются эстетичным внешним видом.

Стоимость за 1 метр начинается с 270 рублей.

москва

Особенности монтажа

Проектирование системы отопления должно происходить с учетом требований СНиП. При использовании гофрированных труб все работы отличаются простотой. Аналогично монтируются металлопластиковые трубопроводы, для соединения которых нужны фитинги. Некоторые различия все же имеются.

В случае с гофротрубами нужно использовать фитинги без штуцера. Для этого труба снаружи обжимается прокладкой из высокотемпературного силикона. Сама сборка достаточно простая.

Инструкция выглядит следующим образом:

  1. С помощью специального резака отрезается нужный размер трубопровода. Конечно, на него придется потратиться, ведь стоит он от 600 до 900 рублей, но это обеспечит комфортный и легкий процесс.
  2. Один конец трубы вставляется в фитинг.
  3. На фитинге затягивается гайка, что удобно сделать разводным или газовым ключом. Таким образом прокладка плотно обожмет трубу, сделав соединение прочным и герметичным.

Как видно, ничего сложного в креплении нет, так что с работами под силу справиться даже новичку. Конечно, если речь идет не о схемах автономных систем доставки воды.

лучше

Ошибки при монтаже

Затягивая фитинги на металлических изделиях, не нужно прикладывать чрезмерных усилий — металл может разорваться, что вызовет протечку. Но ошибок в ходе работ возникать не должно.

Объясняется это простотой материала и легкостью всех монтажных работ, которые не требуют особых навыков и специальных дорогостоящих инструментов. И все же, если знаний недостаточно, лучше обратиться за помощью к специалистам.

Похожие записи:

  1. Как сделать водяной теплый пол
  2. Отопление от электрокотла: варианты организации отопления на основе электрического котла
  3. Монтаж систем отопления
  4. СП 60.13330.2020 Отопление, вентиляция и кондиционирование воздуха СНиП 41-01-2003

Гофрированная нержавеющая труба: особенности применения и монтаж

1 Что собой представляют гофрированные трубы из нержавеющей стали

Впервые придумали использовать гофрированную стальную трубу для систем отопления и водоснабжения в Японии. Чуть позже изобретение завоевало европейский рынок, а теперь находит все больше почитателей в нашей стране. моток трубыГофротруба производится промышленным способом из нержавеющей стальной ленты соответствующего размера. Заготовки проходят через формовочный станок и свариваются в специальной газовой камере, предотвращающей испарение легирующих компонентов, отвечающих за нержавеющие качества металла. Полученная гофра называется неотожженной, она сравнительно недорогая и может успешно эксплуатироваться в системах, не предъявляющих повышенные требования к прочности и долговечности материала. Следующий шаг производственного цикла называется отжиг. Изделия разогреваются до сверхвысоких температур, после чего охлаждаются. Такая труба становится прочнее и пластичнее, она прекрасно держит форму и обладает повышенными прочностными характеристиками.

Это важно! По внешнему виду отличить отожженную гофру от неотожженной невозможно, тогда как разница в цене может доходить до внушительных цифр. Усложняет ситуацию и тот факт, что на саму гофру не наносится маркировка, она присутствует только на упаковке бухты.

1.1 Назначение

  • Системы отопления, включая «теплый пол»
  • Подача под давлением горячей и холодной воды
  • Спринклерная система водяного и пенного пожаротушения
  • Газовая внутренняя подводка
  • Трубопровод для ГСМ
  • Применяется в системах вентиляции и кондиционирования
  • Кожух для прокладки различного назначения кабелей
  • Теплообменник

Исполнение трубы в виде гофры конструктивно увеличивает территорию теплоотдачи и даёт возможность очень легко решать проблему линейного расширения при нагреве. Эти достоинства с успехом реализуются в различных видах отопления, особенно в системах «теплый пол», и теплообменниках. Многократно навитая труба выполняет функцию водяного радиатора.

Подача холодной питьевой воды может осуществляться непосредственно после установки нержавеющей трубы, которая не нуждается в предварительной очистке перед использованием. Для компенсации эффекта «отпотевания» при подаче холодной воды или газа, гофра покрывается полиэтиленовыми плёнками различного цвета.

Сертифицирована в Российской Федерации для внутренней проводки газопроводов и монтажа газового оборудования.

1.2 Сфера применения

Превосходные эксплуатационные качества гофротрубы позволяют одинаково эффективно использовать ее в самых разных областях народного хозяйства:

  • промышленность;
  • сельхозпредприятия;
  • пищевые производства;
  • химические и фармакологические предприятия.

Но истинную народную любовь гофрированная нержавейка завоевала благодаря возможности быстро и качественно смонтировать любой трубопровод в квартире или частном доме. Гибкость и универсальность гофры особенно ценны в стесненных условиях городских квартир, где на счету может быть в буквальном смысле слова каждый сантиметр площади.

Нередки случаи, когда коммуникации приходится полностью переделывать из-за того, что при монтаже не хватило нескольких миллиметров трубы. Гибкую гофрированную трубу всегда можно уложить таким образом, что ее длины окажется ровно столько, сколько необходимо.

гибкость

Выпускается гофра стандартными бухтами по 50 метров, что позволяет с легкостью монтировать даже самые масштабные конструкции. При необходимости, у производителя можно заказать трубы любых размеров и протяженности.

Обратите внимание! Область применения гофрированной трубы не ограничивается системами водоснабжения или отопления. Полая и гибкая стальная труба послужит отличной защитой от влаги, грызунов и механических повреждений для электрических кабелей.

1.3 Технические характеристики

Эксплуатационные характеристики нержавеющей гофры впечатляют.

Нержавеющая гофрированная труба легко переносит гидроудар, имея многократный запас прочности.

Срок эксплуатации гофры, а так же фитингов из латуни, не ограничен. Уплотнительные силиконовые кольца в фитингах прослужат 30 лет до их первой замены.

Гофрированная нержавеющая труба совмещает в себе прочность металлических и гибкость полиэтиленовых. Может иметь перегиб в менее, чем два своих диаметра без изменения внутреннего пространства. Производители гарантируют до 30 сгибаний-разгибаний гофры в одном месте, без нарушения её целостности.

Очень низкий показатель шероховатости идеально отполированной внутренней поверхности не допускает никаких видов отложений.

Температурный режим эксплуатации нержавеющей гофры поразителен. Она не боится ни замерзания внутри жидкости – размораживается как обыкновенная металлическая труба, но без малейших последствий. Продолжает выполнять безупречно свою функцию и при температурах в несколько сотен градусов.

Благодаря металлическому исполнению трубы, ей не страшны ни грызуны, ни грибок, ни плесень, ни солнечные лучи.

1.4 Достоинства и недостатки

Растущая популярность гофры из нержавейки определяется целым рядом ее несомненных преимуществ:

  • Гофрированная труба необычайно гибкая. Трубопроводу в процессе монтажа можно придать любую форму, без использования специальных навыков или инструментов. Гибка не изменяет диаметр сечения, не вызывает образования микротрещин или истончения стенок. Единственное, о чем стоит помнить – минимальный диаметр изгиба должен быть равен трем диаметрам самой трубы. Так, стандартная гофра диаметром 15 мм без особых проблем изгибается до диаметра 45 мм.
  • Гофра устойчива к перепадам давления (заявленный верхний уровень составляет 50 атмосфер) и температуры (рабочий диапазон от -50 до +110 градусов). Верхняя и нижняя граница температур относятся скорее к возможностям силиконовых или фторопластовых уплотнительных колец, сама же гофротруба с легкостью выдерживает воздействие температур до +800 градусов.
  • Нержавеющая сталь химически неактивна, что исключает возможность появления коррозии. В сравнении с обычной сталью, срок эксплуатации изделия может быть увеличен в несколько раз.
  • Легкость монтажа – еще одно важное преимущество. Соединение участков трубопровода осуществляется посредством латунных фитингов с уплотнительными кольцами. Ремонт системы также не будет представлять особой сложности. В среднем, использование гофры позволяет сократить время на монтаж системы водоснабжения или отопления в 2-3 раза.
  • Гофрированная труба не боится грибка, грызунов, плесени, а также легко переносит многократные переходы через точку замерзания носителя.
  • Высокая надежность материала позволяет прятать трубопровод в бетонную стяжку или в слой штукатурки.
  • Несмотря на высокую прочность, изделие легко режется при помощи обыкновенной ножовки по металлу, болгарки или трубореза.

виды труб

Разумеется, как и любой прочий материал, нержавеющая гофротруба не может состоять из одних достоинств. Имеются и некоторые недостатки, а вот насколько они весомые в конкретном случае – каждый хозяин решает для себя самостоятельно:

  • Сложность в уходе. При долговременном использовании в металлических складках поверхности будет скапливаться грязь и пыль, убрать которую обыкновенной влажной тряпкой вряд ли получится. Для очистки гофры придется использовать жесткую щетку. Впрочем, можно решить проблему иначе – попросту спрятать гофрированные трубы в защитные кожухи или короба.
  • Слабая ударопрочность. В тех местах, где будет велика вероятность приложения сильных механических воздействий, гофру также стоит защитить специальным кожухом.
  • Даже самые надежные фитинги будут нуждаться в периодическом обслуживании – визуальном осмотре и, при необходимости, замене уплотнительных колец.
  • Уязвимость к некоторым химикатам. В сочетании с хорошей электропроводностью материала это способно приводить к появлению химической или электрохимической коррозии.
  • Эстетическая составляющая. Производители гофрированных труб вполне справедливо отдают главенство функциональности своих изделий, нежели их привлекательности. Недостаток легко устраняется скрытой прокладкой гофры.
  • Высокая теплопроводность материала. Делает гофрированные трубы не столь эффективными в системах отопления (некоторые даже используют гофру в качестве радиатора). Решить проблему можно использованием теплоизоляционных материалов.

1.5 Устройство

Гибким дымоходом называют гофрированную трубу из тонкого металла, использующуюся для удаления дыма с продуктами горения из топки в атмосферу. Для производства гофры применяют алюминиевые и стальные листы толщиной 0,25 – 1,0 мм. Она используется как часть модульного дымохода из сэндвич-труб, для обустройства прохода через стену или перекрытия, для ремонта старых кирпичных каналов непрямой конфигурации, а также самостоятельно. Различают 2 вида гибких дымоходов:

  1. Из алюминия. Она производится из многослойной ламинированной алюминиевой фольги, имеет гофрированную поверхность. Гофра из этого металл обладает непревзойденной гибкостью, может многократно растягиваться и сжиматься, не теряя своих свойств. Производители выпускают трубы диаметром 100-150 мм, что соответствует размеру вводных патрубков печи, газового котла и другого отопительного оборудования. Стоимость алюминиевой продукции ниже, чем цена на аналоги из нержавеющей стали, однако, термостойкость этого материала ниже рекомендуемой. Поэтому лучше применять гофру из алюминия для организации воздуховодов.
  2. Из нержавеющей стали. Дымоходные гофры из нержавеющей стали менее гибкие, чем алюминиевые. Зато рабочая температура таких каналов дымоудаления составляет не менее 800-900 градусов. Такая высокая термостойкость позволяет устанавливать дымоход из стальной гофры для печи, котла или камина, работающих на твердом топливе. Труба из нержавеющей стали не подвергается окислению при контакте с водой и служит дольше.

1.6 Технология производства и сфера использования

Для изготовления из нержавейки трубопроката гофрированного типа используется специальная , в которой увеличено содержание хрома, никеля. Именно соединение данных элементов в составе стали обеспечивает ей исключительную коррозионную устойчивость.

Примечательна технология производства гофрированных труб из нержавеющей стали, которая состоит из нескольких этапов:

  • формирование трубы из нержавеющей стальной ленты;
  • соединение краев свернутой заготовки, выполняемое при помощи ;
  • проверка качества выполненного сварного шва, для чего используется специальная лазерная установка;
  • преобразование полученной гладкой стальной трубы в гофрированную, для чего ее пропускают через систему валов разного диаметра;
  • термическая обработка трубы (в результате она становится отожженной, а следовательно, гибкой);
  • разрезание трубы на изделия требуемой длины;
  • компактное сворачивание в бухты.

Обязательной процедурой после завершения всех технологических операций является контроль качества готового изделия. На этом этапе его проверяют под давлением: помещают в жидкую среду и контролируют на наличие в их стенках микротрещин.

Преимущества гофрированной трубы из нержавеющей стали

В полной мере оценили все достоинства гофрированных труб, изготовленных из нержавеющей стали, специалисты строительной отрасли, где эти изделия используются наиболее активно. Благодаря гофрированным трубам можно выполнять монтаж обслуживаемых коммуникаций различного назначения (электропроводка, водопровод и коммуникации для подачи газа, система отопления «теплый пол», элементы климатических систем и систем безопасности). Если раньше для ремонта таких коммуникаций приходилось долбить и затем восстанавливать стены, то при использовании гофрированного трубопроката необходимость в таких трудоемких процедурах не возникает. Трубы гофрированного типа не менее успешно используются и в качестве дымоходов, элементов газовых коммуникаций, систем вентиляции, кондиционирования и отопления.

В жилищно-коммунальном хозяйстве нержавеющие трубы гофрированного типа, соединение которых выполняется при помощи специальных фитингов, также находят широкое применение. С их помощью проводят реконструкцию и ремонт старых инженерных сетей, выполняют монтаж новых коммуникаций, более надежных и долговечных. Прочность стали и гибкость, сопоставимая с подвижностью изделий из резины, а также надежность используемых фитингов сделали трубы гофрированного типа из нержавейки обязательным элементом оснащения предприятий, работающих в различных отраслях: химической, пищевой, медицинской, сельскохозяйственной и др.

Преимущества гофрированной трубы из нержавеющей стали

1.7 Специфика монтажа

Наиболее полно преимущества нержавеющей трубы реализовываются в различных системах отопления зданий и помещений.

Благодаря технологическим особенностям гофры, монтаж отопления стал предельно простым и быстрым. Труба очень легко гнётся и позволяет избегать угловых соединений, что значительно экономит время и упрощает задачу крепежа, даже в очень труднодоступных местах. Идеальна для монтажа биметаллических радиаторов в технологических нишах.

Для надёжного крепления гофрированной нержавеющей трубы служат латунные фитинги.

Соединение трубы с фитингом может быть выполнено тремя вариантами:

  1. С применением силиконового уплотнителя
  2. Окончание трубы развальцовывается и тогда соединение происходит с использованием паронитовой прокладки
  3. С помощью беспрокладочных высокотемпературных фитингов

Несмотря на то, что силиконовый уплотнитель достаточно мягкий материал, он очень эффективно предохраняет систему отопления от протеканий на протяжении нескольких десятилетий. Принцип соединения комплектующих с трубой предельно прост. Для него не требуется никакого другого оборудования, кроме ручного трубореза и разводного ключа.

Порядок монтажа фитинга с нержавеющей гофрой:

  1. После замера нужной длины отрезка трубы, он с помощью трубореза отрезается.
  2. Аккуратно, вручную, трубе придается нужная форма.
  3. Гайка фитинга со стороны предстоящего крепления ослабляется.
  4. Труба вставляется до упора в фитинг.
  5. Гайка, с помощью разводного ключа, затягивается без чрезмерного усилия. Силикон при закручивании гайки сдавливается и вжимается в ребра гофры. Соединение получается очень прочным.

Края трубы по линии среза очень острые и надо соблюдать меры предосторожности при дальнейшей работе!

Вот и всё! Монтаж соединения закончен. Всего за несколько секунд, мы получили надёжное, механическое соединение.

Для второго варианта соединения, край трубы развальцовывается с помощью специального приспособления – ручного вальцевателя.

Процесс монтажа самый традиционный, с использованием уплотнительной паронитовой прокладки. Срок службы такого соединения – неограничен.

Третий вариант, у которого время безаварийной работы тоже не имеет предела, подробно показан на видео.

Конструктивно гофра имеет значительно большую наружную поверхность, чем простая гладкая труба. Великолепная гибкость трубы в сочетании с высокой теплоотдачей позволяют моделировать из неё водяные радиаторы или теплообменники.

Благодаря низкому коэффициенту линейного расширения нержавеющую гофру можно полностью покрывать штукатурными или цементными растворами, при монтаже в стены или в пол.

Сочетание высокой теплоотдачи, низкого линейного расширения, прекрасных температурных данных и внутреннего давления делают нержавеющую гофру идеальным материалом для системы «теплый пол». Производители отпускают трубы с малыми диаметрами 12 мм, 15 мм в бухтах по 50 – 60 метров, что позволяет оборудовать обогрев пола, без соединений ниже его уровня, на площади 15 – 25 метров квадратных.

Как любое техническое изделие, нержавеющая гофрированная труба имеет свои собственные требования установки и эксплуатации:

  1. Не допускается монтаж трубы из нержавеющего металла с фитингом, подверженным коррозии.
  2. Перед контактом латунного фитинга с подводящей трубой водопровода или отопления, выполненной из черного металла, обязательна установка водяного фильтра.
  3. При монтаже гофры необходимо следить, чтобы не возникало в ней напряжение кручения
  4. Необходим тщательный осмотр трубы перед её монтажом на предмет отсутствия перегибов, вмятин и трещин.
  5. Монтаж теплого пола осуществляется только цельными отрезками трубы, дополнительные соединения под уровнем пола запрещены.
  6. При прокладке нержавеющего трубопровода не допускается его контакт с черным металлом, подверженным коррозии. Крепёж должен быть пластиковым или из цветного, нержавеющего металла.
  7. Не желательно воздействие на нержавеющую гофру любых видов электрического тока
  8. Превышать допустимое производителем количество сгибаний – разгибаний запрещено. Желательно их свести к минимуму.

Данный вид труб стремительно набирает популярность из-за своих прекрасных технических характеристик и предельно простых требований их монтажа.

2 Почему гофра хороший вариант для отопления?

Гофра из нержавейки стала применяться для устройства отопительных систем не так давно, но уже снискала популярность за счёт своих уникальных технических и эксплуатационных характеристик.

  • широкого диапазона рабочих температур. Гофротрубы без потерь своих первоначальных свойств могут эксплуатироваться с температурой теплоносителя в диапазоне -50ºС до +110ºС;
  • стойкости к сильным скачкам давления внутри сети. Нержавеющие изделия имеют большой запас прочности по давлению, так как способны выдерживать до 50 Бар. В системах отопления при максимальной температуре циркулирующего вещества +110ºС уровень давления обычно не превышает 15 Бар;
  • высокой эластичности. Трубы легко гнутся без применения специальных инструментов. Им можно придавать любую форму (радиус изгиба равен 30 — 150 мм в зависимости от диаметра труб), что позволяет собирать разводку с минимальным количеством фитингов, снижая таким образом общую стоимость системы обогрева;
  • необычайно высокой стойкости к коррозии. Гофротруба не разрушается под воздействием влаги, её внутренние стенки не подвержены образованию известковых наростов, снижающих пропускную способность трубопроводов;
  • долговечности. Срок службы гофрированных труб из нержавейки практически не ограниченный, на длительность эксплуатационного ресурса отопительной системы может повлиять только нарушение целостности фитингов, срок службы которых не превышает 30 лет;
  • гладкой внутренней поверхности стен. Гофрированные трубы изнутри имеют гладкую поверхность, создающую минимальное сопротивление движению теплоносителя и обеспечивающие бесшумность;
  • ремонтопригодности. При необходимости можно легко заменить только участок гофротрубы или прибор, вышедший из строя;
  • способности компенсировать линейное расширение за счёт рифлёной структуры, что особенно важно при устройстве «теплого пола»;
  • морозоустойчивости. Гофра из нержавейки не боится разморозки, если в ней застывает вода, то труба просто расширяется, и в дальнейшем её можно отогреть паяльной лампой.

Как и у любых других изделий, у гибкой трубы для отопления имеются некоторые недостатки:

  • низкая ударопрочность. При монтаже участков отопительной системы в местах, где существует опасность механического повреждения, рекомендуется защищать гофротрубу из нержавейки металлическим или полимерным коробом;
  • сложный уход. Очищать гофру от пыли несколько сложнее, чем трубы с гладкой поверхностью. При уборке придётся пользоваться щёткой, а лучше всего сразу закрыть гофрированные конструкции защитным кожухом или экраном;
  • специфичный внешний облик. Гофрированную поверхность изделий многие не считают достаточно эстетичной, но если использовать скрытый способ монтажа, то данный недостаток становится несущественным;
  • невозможность бетонирования внутри стены. Для присоединения к отопительным приборам используются специальные фитинги, к которым должен быть обеспечен свободный доступ для ревизии и техобслуживания;
  • высокая электропроводность, поэтому необходимо устройство заземления и установка диэлектрических прокладок.

2.1 Основные преимущества гибких труб из нержавейки

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости при разном радиусе изгибания, что не влечет за собой сужение потока и не приводит к деформированию изделия. Более того, после разгибания труба не искривляется, а приобретает свой первоначальный ровный вид. Монтаж гофрированной трубы из нержавеющей стали не требует особых усилий и организации дополнительных манипуляций с привлечением гибочной оснастки. В процессе работ понадобятся только фитинги для соединения деталей и специальные крепежи.

Монтаж гофрированной трубы из нержавеющей стали не требует особых усилий

Кроме того, нержавеющая сталь трубы обеспечивает высокую степень износостойкости. Изделия можно эксплуатировать в широком температурном диапазоне. При этом минимальный показатель равен -50 °С, что позволяет пропускать через них вещества с низкой температурой, например, жидкий азот. Верхняя температурная отметка может достигать 150 °С.

Важно! Граничный температурный показатель диктует не сама труба, а пластиковые детали фитингов, которые не выдерживают более высокие показатели температуры. Сами же трубы остаются целыми при нагрузке 800 °С.

Гофрированные трубы из стали ценят также за способность выдерживать большие перепады давления. В среднем предельный показатель изделия достигает 50 атмосфер, а специальные экземпляры трубки из нержавейки способны выдержать нагрузку, равную 210 атмосферам.

Таким образом, гофротрубы обладают такими преимуществами:

  • прочностью и долговечностью;
  • гибкостью;
  • устойчивостью к перепадам давления и температуры;
  • нержавеющая сталь трубы препятствует коррозии, если избегать воздействия агрессивных веществ;
  • не требуют спецобслуживания, поэтому их можно монтировать внутри стен и полов;
  • не нуждаются в очистке, так как внутри не образуются отложения.

Гофрированные трубы из стали также ценят за способность выдерживать большие перепады давления

Трубы выдерживают гидроудары

В системах водоснабжения гидроудары случаются по 200 раз на дню. Каждый раз когда вы хлопаете по ручке смесителя, закрывая его, возникает гидроудар. Каждый раз, когда включаете и выключаете скважинный насос, возникает гидроудар. В системах водоснабжения частных домов гидроудары не могут принести никакого вреда. Для того, чтобы трубу разорвало, нужен импульс.

Труба имеет неограниченный срок службы

Когда говорят неограниченный, всегда возникает сомнение. Тем более, что для фитингов срок службы ограничен, а нас интересует не только гофрированная труба, а вся система отопления.
Кроме этого есть одно важное обстоятельство. В инструкции по монтажу этой трубы вы найдете требования по обязательному заземлению труб после монтажа. От куда эти требования берутся? На металл может быть наведена ддс, а возникший потенциал нам нужно куда-то безопасно удалить. Если у нас заземление по каким-то причинам не сделано ( забыли или сделано плохо), то потенциал найдет место для своего стекания сам.

Но вот в том месте, где будет стекать, он будет разрушать трубу. Если у вас труба проложена где-то за перегородкой, то вас ожидает ремонт. Негерметичную трубу нужно будет менять. Так что не рекомендуется монтировать эти трубы скрыто.

Труба выдерживает замерзание.

Странное преимущество. Да и как можно доводить трубу до замерзания? Но если у вас уже случилась такая беда, то какая вам радость от того, что вы должны выкинуть котел, бойлер, все радиаторы, всю запорную арматуру. Бороться с замерзаниями нужно иными способами. Незамерзайка в системе отопления, работа с соседями и человек, который вас подстрахует, когда вас нет на месте. Это действенные способы, но доводить систему до замерзания ни в коем случае не нужно.

2.2 Перечень недостатков гофрированной гибкой трубы

Кроме перечисленных технических характеристик, стоит упомянуть об удобстве транспортировки, хранения, установки конструкций, а также о достоинствах трубы в процессе эксплуатации, что заключается в экологической безопасности, устойчивости к воздействиям грызунов, появлению грибка и плесени. При этом не стоит забывать и о слабых местах, которые имеются у этого универсального и практичного изделия, основные из них следующие:

  1. Ввиду небольшой толщины стенок трубы возникает риск появления повреждений в тех местах, где вероятны сильные удары. Поэтому в целях предосторожности иногда следует монтировать защитный кожух.
  2. Высокая степень теплоотдачи, характерная для гофрированной нержавеющей трубы, для отопления будет плюсом, а вот в местах теплоподачи потребуется монтаж теплоизоляции с целью сбережения тепловой энергии.
  3. Гофрированную поверхность достаточно сложно чистить, поэтому простая губка или ткань здесь не подойдет – делать это нужно с помощью специальной щетки.
  4. Гофра нержавейка, несмотря на все свои антикоррозийные свойства, все же может быть неустойчивой к воздействию ряда веществ, а также подвергаться электрохимической коррозии, поэтому во время ее установки в таких местах необходимо использовать нейтрализующие экраны. С целью защиты от блуждающего тока стоит предусмотреть заземление и вмонтировать диэлектрические прокладки.
  5. У гофротруб внешний вид не очень привлекательный, в связи с чем их желательно спрятать за отделкой на стенах, а радиаторы следует покрывать декоративными панелями.

Гидравлическое сопротивление гофрированной трубы для отопления.

Сопротивление данной трубы гораздо больше, чем у пластиковой. Связано это с гофрированной структурой, на каждом витке которой происходит завихрение при движении теплоносителя и создаются дополнительные сопротивления для движения потока.

Шум, который издает труба.

На системе водоснабжения это труба гудит, как реактивный самолет. Данная особенность очень неприятная. Если вы легли спать, а санузел находится рядом с вашей спальней, то вам спать будет невозможно. Это большой существенный недостаток.

На этом наша статья заканчивается. Надеемся, что вы приобрели необходимые знания о гофрированной трубе для отопления, познакомились о плюсах и минусах такой трубы.

2.3 Альтернативы

Помимо нержавейки для изготовления гофротрубы используются пластик или чугун (изделия с ребристой поверхностью). Пластиковые изделия не самый лучший вариант для отопления, где рабочая температура теплоносителя может достигать +110ºС, так как они могут нормально функционировать только при температурах до +85ºС и давлении в системе не более 20 атмосфер.

Чугунные оребрённые трубы характеризуются высокой стойкостью к тепловым нагрузкам, но они постепенно выходят из массового применения из-за большого веса, низкой ударопрочности и сложного монтажного процесса.

2.4 Производители и на что обратить внимание при покупке

Основную массу гофр из нержавейки выпускают в Южной Кореи следующие компании:

  • Лавита — производитель гофротруб из нержавейки для отопления среднерыночного ценового сегмента. Существуют нарекания к прочностным характеристикам стенок: при установке фитингов возникает опасность повреждения нержавеющей стали, отчего в последствие происходят протечки. Однако, этот недостаток скорее является результатом неграмотного проведения монтажа.
  • Гофрированные трубы из нержавеющей стали для отопления этой фирмы считаются самыми лучшими среди аналогичных изделий. Правда и цена на них в несколько раз выше стоимости гофр предыдущего производителя. Эти модели соединяются фитингами, укомплектованными утолщёнными уплотнительными кольцами, что обеспечивает более надёжное соединение.
  • Изделия Гидроста по цене сопоставимы с трубами от Лавито, но данная продукция нередко имеет фабричный брак. Протечки в местах установки фитингов случаются в среднем у 7% систем, собранных из этих труб.
  • Довольно качественная продукция, но стоимость её считается неоправданно завышенной.

Покупая гофрированное изделие следует визуально осмотреть его поверхность на наличие повреждений, заломов и деформаций. Расстояние между гребнями должно быть одного размера по всей длине трубы.

Также необходимо ознакомиться с сертификатом соответствия, который подтвердит качество и позволит избежать покупки подделок кустарного производства.

Дополнительные критерии выбора зависят от типа гофры:

  • номерованной длины. Труба должна иметь полный комплект фитингов;
  • произвольной протяжённости. Необходимо проверять качество линии отреза. Края должны быть ровными и без заусениц.

2.5 Труба гофрированная нержавеющая отожжённая и неотожжённая: разница

Найти отличия между неотожжёными и отожжёнными гофрированными нержавеющими трубами по их внешнему виду невозможно. Оболочка труб изготавливается из нержавеющей стали марок AISI 304 и AISI 201 или их аналогов, которые тоже не имеют внешних различий. Оба вида труб полностью совместимы между собой, а также с трубопроводами из других материалов. По соотношению цены и качества в наиболее выгодном свете предстаёт продукция производителей из Южной Кореи:

В 2014 году на рынок вышел отечественный производитель таких изделий под торговой маркой Neptun IWS. В продажу также поступают гофрированные трубы Meibes (Германия), но их стоимость в разы выше, чем у южнокорейской продукции. При прочих равных условиях цена отожжённых труб выше, чем неотожжённых. Однако это не главное и не единственное отличие отожжённой нержавеющей трубы от неотожжённой.

3 Классификация арматуры по выполняемым функциям

В данном случае арматура делится на несколько типов, ознакомимся с ними.

3.1 Соединительная муфта

Она является самой распространенной разновидностью фитингов и необходима для того, чтобы соединять между собой трубы непосредственно на прямых отрезках.

3.2 Переходник

Он предназначается для того, чтобы сращивать трубы, имеющие разный диаметр. Самый простой и удобный из всех соединительных элементов.

3.3 Поворотный угол

Применяется для того, чтобы изменять геометрию системы трубопровода. Но ведь гофрированные трубы с легкостью сгибаются, заметит вы. Это так, но сгибать их нужно максимум на радиус, который равен двум диаметрам трубы.

3.4 Заглушка

С ее помощью перекрывается часть системы или, как вариант, весь рабочий контур в соответствии с проектом (либо же на время проведения ремонта).

3.5 Тройник

С его помощью часть потока перенаправляется от центральной магистрали.

3.6 Крестовина

Наконец, при помощи крестовины центральный поток жидкости разветвляется сразу в несколько направлений.

4 Как выбрать трубы из гофрированной нержавеющей стали

При осуществлении монтажных работ водопровода горячей или холодной воды, а также при подключении газового оборудования к основной трубе, применяются гофрированные трубы из нержавеющей стали.

Благодаря тому, что такая конструкция позволяет производить изгибы трубы равные 3 диаметрам, это изделие становится незаменимым при прокладке коммуникаций в труднодоступных местах. Гофротрубы могут также применяться в системе «тёплый пол».

Нержавеющая сталь — практически вечный материал, поэтому отопительная система будет служить безотказно многие годы, а высокая гибкость таких гофротруб значительно упростит монтажные работы.

Изделия не лишены недостатков, среди которых:

  1. Невысокая ударопрочность.
  2. Сложность очистки.
  3. Неэстетичный внешний вид.

Если приходится делать это слишком часто, то следует поместить гофру в защитный короб. В том случае, когда гофра не соответствует общему интерьеру помещения, то следует скрыть это изделие какими-нибудь декоративными накладками или панелями.

4.1 Вопрос выбора

Для того чтобы выбрать качественное изделие, понадобится очень внимательно осмотреть гофротрубу во время покупки. Даже незначительные деформации, которые образовались на поверхности металла во время транспортировки изделия, могут стать причиной серьёзной аварии в системе водоснабжения или отопления здания.

Также необходимо точно определить количество погонных метров, которые требуется приобрести. Приобретать этот материал лучше с небольшим запасом по длине, ведь гораздо проще отрезать лишний кусок гофры, чем отправляться за дополнительным отрезком этого материала и фитингом для его соединения в магазин.

4.2 Монтаж трубопроводов

Монтаж коммуникаций с применением таких изделий осуществляется намного проще и быстрее, чем проведение аналогичных работ с помощью гладких труб. Для того чтобы соединить трубы между собой или при подключении их к водонагревательному элементу, применяются фитинги из нержавеющей стали или латуни.

После того как труба будет обрезана в нужном месте, следует развальцевать отверстие и надеть на трубу гайку фитинга. Затем гофра помещается во внутреннюю полость фитинга и затягивается гайкой. При осуществлении такого монтажа необходимо следить, чтобы силиконовая прокладка фитинга не была деформирована, в противном случае надёжного соединения не будет.

При проведении монтажных работ вначале подключаются фитинги к потребителям, а затем к источнику водо- или газоснабжения, при этом предварительно производятся замеры необходимой длины с помощью гибкого измерительного инструмента.

5 Критерии выбора коммуникаций и комплектующих

Труба нержавейка гофрированная для систем отопления подбирается, исходя в первую очередь из диаметра коммуникаций, который заложен в плане. При правильно подобранных значениях этого параметра можно получить эффективную систему с высокой пропускной способностью. Следует учесть, что сечение труб должно соотноситься с мощностью оборудования.

Преимущества гофрированной трубы из нержавеющей стали

Дополнительно обращается внимание на марку стали

Важно учитывать технологию изготовления изделий. Например, встречаются гибкие коммуникации из отожженной и неотожженной стали

Разница между ними заключается в условиях эксплуатации. Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги

Например, встречаются гибкие коммуникации из отожженной и неотожженной стали. Разница между ними заключается в условиях эксплуатации. Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги.

5.1 Обзор производителей и стоимость изделий

Можно выделить несколько популярных марок, в числе которых Neptun. В ассортименте продукции предлагаются отожженные и неотожженные изделия, а также широкий выбор фитингов. Если рассматривается гофрированная труба для систем отопления, то цена будет зависеть от ее сечения. Например, изделие с наименьшим диаметром 15 мм стоит в среднем 110 руб./м.

В качестве альтернативы можно выбрать изделия марки Lavita. Стоимость коммуникаций диаметром 8 мм будет выше – 150 руб./м, что обусловлено маркой стали. В ассортименте этого производителя также можно найти фитинги под любые требования.

Лавита

Компания выпускает продукцию для:

  • газоснабжения;
  • горячего и холодного водоснабжения;
  • систем отопления и кондиционирования.

Выпускаемая продукция делится на 2 класса:

  1. HF. Визуально привлекательные и технически безопасные трубы. По показателю прочности их можно сравнить с металлом, в то же время они остаются гибкими.
  2. HFP. Это гибкие трубы, предполагающие защитную ПЭ-оболочку. Используются для подземной укладки коммуникаций или в тех случаях, когда изделия впоследствии будут обрабатываться цементом или известью. Кроме того, с их помощью можно реализовать подводку газа.

Особенность продукции заключается в том, что используются диэлектрические фитинги (вставки), в результате чего система не будет пропускать электрический ток. Для уплотнительных колец завод-изготовитель дает гарантию 30 лет.

Kofulso

Южнокорейский завод Kofulso — один из мировых лидеров по производству гофрированных труб. На территории России продукция используется не так давно, с ее помощью строятся и ремонтируются трубопроводы в производственных и жилых помещениях.

Изделия Kofulso имеют следующие достоинства:

  1. Длительный период службы. Для их изготовления используется высоколегированная нержавеющая сталь.
  2. Пластичность и жесткость. Гидравлические удары изделиям не страшны.
  3. Стойкость к микроорганизмам. В ходе эксплуатации на внутренних поверхностях не будет образовываться плесень или грибок.
  4. Эстетичность. Продукция легко впишется в интерьер.
  5. Доступность.

Hydrosta

Страна-изготовитель — Южная Корея. Выпускаемая продукция имеет высокое качество и стабильные технические характеристики. Гофрированные изделия производятся из стали марки SUS 304. Фитинги изготавливаются из латуни ЛС63.

В ходе производства может сохраняться чистый вид изделия, то есть без покрытия. Также выпускаются варианты с полимерной оплеткой различных цветов. Производитель указывает, что продукция способна прослужить не меньше 50 лет.

  1. Не страшна «разморозка». В зимнее время они отогреваются также просто, как изделия из стали.
  2. Не нужна очистка. Речь идет о трубопроводах для питьевой воды. Ими можно пользоваться сразу после монтажа.
  3. Легкость монтажа. Благодаря гибкости и малому весу трубопроводы прокладываются очень просто.
  4. Простая обработка. Если нужно порезать изделие, для этого подойдет обычный ручной труборез.

Труба 20 мм обойдется в 200 рублей за 1 метр.

Meibes

Основана компания была в Германии в далеком 1961 году. Выпускаемая продукция может иметь диаметр от 12 до 40 и выдерживает температуру до +200°C. Показатель рабочего давления варьируется от 4 до 16 бар.

Neptun

Neptun IWS — Московская компания, выпускающая гофрированную продукцию из высоколегированной нержавеющей стали. С ее помощью обустраиваются инженерные коммуникации: система отопления, горячее или холодное водоснабжение, водяной теплый пол.

Нередко продукция применяется для прокладки электрических сетей, причем реализовано это может быть как в горизонтальной, так и вертикальной плоскости.

Выпускаемая продукция делится на 4 типа:

  1. Отожженные. Характеризуются высокой гибкостью, что дает возможность собирать системы со сложной конфигурацией.
  2. Неотожженные. Имеют больший показатель жесткости, поэтому подходят для прямых участков и протяженных магистралей. Распространяются в бухтах от 10 до 100 метров.
  3. Отожженные в желтой оболочке. Такие изделия подойдут для систем внутреннего газоснабжения. Также с их помощью подключается газовое оборудование.
  4. Отожженные в белой оболочке. Применимы для систем водоснабжения. Изделия легко гнуть, к тому же они отличаются эстетичным внешним видом.

Стоимость за 1 метр начинается с 270 рублей.

5.2 Рекомендации специалистов

На ценообразование гибких изделий одновременно влияет три фактора: марка стали, сечение изделия, способ изготовления. Если труба небольшого диаметра одного производителя стоит меньше, значит, при ее изготовлении использовалась иная марка стали

Поэтому на эти параметры следует обращать внимание в первую очередь

Соответственно, данный вид коммуникаций является предпочтительным, в особенности, если речь идет о монтаже отопительной системы. Так как при этом будут оказываться существенные нагрузки по двум направлениям: температура и давление.

5.3 Размеры и примерные цены

Под разводку радиаторной системы отопления и «тёплый пол» выпускаются гофрированные трубы в диаметрах 15, 20, 25 и 32 мм.

Цена за 1 п.м. разная у всех производителей. Например, оттожжённая гофротруба из нержавейки Kofulso продаётся по цене:

  • DN 15 мм — 172 руб.;
  • DN 20 мм — 320 руб.;
  • DN 25 мм — 399 руб.;
  • DN 32 мм — 766 руб.

6 Разновидности арматуры для гофрированных труб

В зависимости от общей стоимости проекта, целей, которые стоят перед монтажниками, диаметра трубопровода и условий установки подбирается наиболее подходящий тип соединительной арматуры. По материалу выполнения последняя может быть металлической и пластиковой. Рассмотрим особенности каждой из групп.

6.1 Металлические фитинги

Трубы гофрированные из нержавеющей стали

Арматура, выполненная из металла, является самой удобной в обращении, а оттого самой популярной и перспективной. Они могут создаваться из нержавеющей стали, причем процент хрома в полученном сплаве может составлять от 16 до 20 процентов. Да, для гофрированных труб соединительные элементы создаются зачастую из металла – не только из «нержавейки», но и из латуни.

Ниже приведены основные преимущества такого рода фитингов.

  1. При контакте с влагой они не окисляются. Все внутренние поверхности после этого абсолютно чистые, даже после продолжительной эксплуатации отсутствуют какие-либо следы ржавления.
  2. Элементы устойчивы к гидравлическим ударам.
  3. Арматура, выполненная из нержавеющей стали, также стойка к механическому воздействию.
  4. Наконец, все эти элементы могут использоваться в широчайшем температурном диапазоне. Даже отрицательная температура не оказывает на них никакого негативного воздействия.

Для установки латунных фитингов используется либо резьба, либо обжимные соединения. Чтобы монтаж был еще более качественным, применяют затяжные ключи, диаметр которых соответствует аналогичному показателю труб, или же обжимные клещи. По сути, обжимные компоненты такие же надежные, как и стальные фитинги. Если говорить о конкретных материалах, то наибольшей популярностью пользуются соединительные элементы, выполненные из меди или латуни, от именитых изготовителей отопительного оборудования.

Если же вы будете использовать дешевые и низкокачественные фитинги для гофрированной трубы, то достигнете только того, что безаварийный эксплуатационный срок системы значительно сократится. Да, сами трубы в таком случае будут хорошо справляться со своими функциями, но только до того отрезка, где был установлен «неправильный» фитинг, после этого рабочая жидкость будет вытекать.

6.2 Арматура из пластика

Такие фитинги применяются в качестве соединителей в системах комбинированного типа, а также в целях подключения к центральной водопроводной системе. Иными словами, они помогают состыковывать гофрированные трубы из «нержавейки» с полипропиленовыми.

Трубы гофрированные из нержавеющей стали

Также отметим, что, затягивая пластиковые элементы, не стоит прилагать излишние усилия, иначе пластик может попросту лопнуть.

7 Надежные фитинги для трубопровода из гофрированной нержавеющей трубы

Необходимое условие для успешного монтажа системы отопления на основе гофрированной нержавеющей трубы – это герметичность стыков. Опасны и критически недопустимы протечки в системах подачи жидкости и химических веществ. Создание прочного и надежного соединения труб обеспечивают фитинги различного типа. Специальные инструменты и знание основ соединения гофрированных труб из нержавеющей стали – основа надежности и долговечности реализованного проекта.

7.1 Что такое фитинги

Монтажные элементы, без которых крайне тяжело обойтись и профессиональному монтажнику гофрированных труб, и начинающему мастеру – это фитинги. Именно так назвали элементы соединительной арматуры, выполняющие различные функции, например:

  • реализация герметичного перехода между двумя ветками трубопровода;
  • создание прочного соединения труб различного диаметра;
  • регулировка, остановка или изменение направления потока рабочей жидкости в системе;
  • увеличение протяженности контура без остановки всей системы, удобно в случае работы с нержавеющими трубами;
  • изменение геометрии прокладки и модернизация существующей системы;
  • замена части устаревшей системы. Прокладка нового контура отопления или водоснабжения стальными гофрированными трубами.

Кроме того, фитинг для гофрированных нержавеющих труб отвечает за создание ответвлений от любого контура в системе.

Гофрированные трубы применяют для решения разных задач, но их соединение без специальных фитингов невозможно

При всем разнообразии условно фитинги разделены на две категории:

  1. Бесшовные элементы. Представляют собой цельнолитой фитинг, отличаются крайне высокой надежностью, но при монтаже могут потребоваться специализированные инструменты, например, обжимные клещи.
  2. Электросварная деталь. Арматура такого типа состоит из нескольких элементов, точно подогнанных между собой для обеспечения минимального зазора.

Принцип монтажа доступен для понимания и достаточно прост, а разнообразие фитингов для нержавеющих гофрированных труб — отличное решение для сборки системы собственноручно. При соблюдении всех технологических этапов образуется прочное и долговечное соединение.

Как правило, производители нержавеющей гофрированной трубы не горят желанием наладить выпуск фитингов для своей продукции. Экономические расчеты показали, что для крупных предприятий это не является приоритетной задачей. Растущий спрос на рынке гофрированных труб из стали обеспечивает производителя стабильной прибылью.

Выпуском фитингов занимаются различные страны. Хорошо зарекомендовали себя компоненты от европейских производителей. Отечественные производители наращивают объемы производства с одновременным ужесточением контроля качества своей продукции.

Важно! Перед началом монтажа системы рекомендуется разложить фитинги согласно план – проекта, и тщательно проверить на предмет отсутствия сколов и механических повреждений. Отсутствующая или неровно установленная уплотнительная прокладка чревата протечкой и сбоем в работе всего контура.

Для газоснабжения и систем подачи воды используют разные элементы, на это стоит обратить особое внимание при составлении проекта.

Проще всего соединять гофротрубы цельнолитыми фитингами

7.2 Виды фитингов для гофрированных труб

В зависимости от поставленной перед монтажниками задачи и общей сметы проекта, с учетом условий монтажа и диаметра труб выбирается наиболее подходящий тип арматуры для нержавеющей гофрированной трубы: латунные, пластиковые или стальные фитинги.

Наиболее распространенный, удобный в монтаже и самый перспективный вид арматуры – это металлические фитинги. Создают их из нержавеющей стали, и содержание хрома в сплаве может достигать 16-20%.

Чаще всего крепежные элементы для металлических труб также изготавливают из металла, например фитинги для гофрированных труб из нержавеющих сталей или из латуни.

  • не окисляются при воздействии влаги. Внутренние поверхности остаются чистыми, следов коррозии нет даже после длительной эксплуатации;
  • нержавеющие стальные фитинги устойчивы к механическим воздействиям;
  • компоненты из нержавеющей стали используются в широком температурном диапазоне и не подвержены влиянию отрицательной температуры;
  • устойчивы к гидроударам.

В качестве переходных элементов для соединения нержавеющей гофрированной трубы с трубами из других материалов – полимерными или комбинированного типа – используют латунные фитинги.

Резьбовый фитинг надежно соединяет трубы, но резьбу нужно будет затянуть ключом

Латунная арматура устанавливается при помощи обжимных колец или резьбовых соединений. Для качественного монтажа используют обжимные клещи или набор затяжных ключей, соответствующих диаметрам труб.

Надежность обжимных фитингов не уступает стальным компонентам. Наибольшее распространение получили латунные и медные соединительные компоненты от известных производителей отопительного оборудования.

Использование дешевых, некачественных комплектующих из латуни – верный способ добиться максимально короткого времени безаварийной эксплуатации системы. Трубы будут исправно выполнять свою функцию вплоть до участка с неправильно подобранным фитингом, далее произойдет утечка рабочей жидкости.

Используются в качестве соединителей в комбинированных системах или для подключения к централизованной системе водоснабжения. С их помощью несложно состыковать полипропиленовые и стальные нержавеющие гофрированные трубы.

Важно! Общими параметром для любого типа фитингов являются: антикоррозийная устойчивость, и нечувствительность к резкому перепаду давления в системе. Правильно подобранный тип арматуры позволит с легкостью реализовать монтаж системы любой сложности.

При установке фитингов из пластика не следует применять большую силу для затягивания гайки, она может попросту лопнуть.

Фитинги из пластика применимы для соединения металлических труб с полимерными

7.3 Основные виды фитингов для труб из нержавеющей стали

Соединительная муфта. Наиболее распространенный тип, предназначен для непосредственного соединения труб на прямых участках.

Поворотный угол. Используется для изменения геометрической компоненты трубопроводной системы. Несмотря на то, что гибкие гофрированные трубы легко принимают нужную форму, не рекомендовано гнуть их с радиусом меньшим, чем два диаметра трубы.

Отводной тройник. Позволяет перенаправить часть потока от центральной магистрали.

Крестовина. Используется для разветвления центрального потока рабочей жидкости по нескольким направлениям.

Технологическая заглушка. Позволяет полностью перекрыть рабочий контур либо часть системы согласно проекту, или на время восстановительно-ремонтных работ.

Переходной соединитель. С его помощью сращивают трубы разного диаметра, это наиболее практичный и удобный тип соединительных фитингов.

По материалу изготовления

Для монтажа стальной нержавеющей гофры применяют фитинги, изготовленные из следующих материалов:

  • Нержавеющая сталь. Соединение труб фитингами из того же материала – лучший из возможных вариантов монтажа. Детали образуемого узла в этом случае имеют одинаковое температурное расширение, одинаковую механическую и гидравлическую прочность. Кроме того, соединять между собой элементы из нержавеющей стали можно не только обжимным или опрессовочным методом, но и сварным. Однако из-за гибкости гофрированной трубы сварной узел может разрушиться, а обжимные и пресс-фитинги склонны к прикипанию, особенно на трубопроводах, транспортирующих горячие или химически агрессивные среды.фитинги
  • Латунь. Латунные фитинги в основном используют для сопряжения стальных и пластиковых труб, выполняя обжимное или опрессовочное соединение. Латунь не уступает стали по прочности и долговечности, но в местах соединения не прикипает к стальными трубам.виды фитингов
  • Пластик. Монтажные элементы из полимеров также применяются при сборке трубопровода из стальных и пластиковых труб. Полимерные фитинги не вступают в реакцию с внешней средой и транспортируемыми веществами, поэтому, в отличии от металлических сплавов, абсолютно не подвержены коррозии и не разлагаются. Однако температурная и механическая прочность у этих фитингов ниже, они неустойчивы к ультрафиолету и некоторым растворителям, кроме того, пластиковую резьбу легче сорвать при монтаже.

По функциональным особенностям

По выполняемым функциям и, соответственно, форме корпуса выделяют следующие виды фасонной арматуры для гофрированных труб из нержавейки:

Наименование Функции Форма корпуса

Муфта прямое соединение двух одинаковых труб прямой цилиндр
Редуктор прямое соединение труб с разным сечением усеченный конус или два соединенных цилиндра
Отвод соединение двух труб под прямым углом изогнутый под прямым углом
Тройник подключение к основной магистрали дополнительной ветки прямой с боковым ответвлением
Крестовина подключение к магистрали двух или более дополнительных веток прямой с несколькими боковыми ответвлениями
Заглушка перекрытие неиспользуемого патрубка полукорпус, герметично закрытый с одной стороны

фитинги для гофротруб

Обратите внимание! Использование 90-градусных отводов для монтажа гофры обусловлено тем, что в пределах до 90 градусов гофрированные трубы можно изгибать и без фитингов. Соединение под прямым углом обычно требуется при подключении к трубопроводу потребляющих приборов.

7.4 Инструменты и оборудование для монтажа

Обязательным условием монтажа является наличие специальных инструментов для обрезки труб и крепления фитингов. Минимальный набор инженера-монтажника стальных гофрированных труб включает в себя:

  • ножницы — труборез, только с их помощью удается обрезать гофрированную трубу из нержавейки, сохранив ее форму и обеспечив точный, ровный срез;
  • инструмент для запрессовки фитингов;
  • затяжные ключи или обжимной инструмент ;
  • приспособление для развальцовки торцов гофрированных изделий.

Профессиональный мастер в арсенале имеет редко востребованный, но незаменимый агрегат: устройство для создания сварных соединений, если не предполагается использовать обжимной фитинг для нержавеющих труб.

При обустройстве системы «теплый пол» на базе стальных гофрированных труб неопытный мастер может допустить ошибку: применить фитинги для нержавеющей трубы в виде муфтового соединения контура, укладываемого на плоскость пола. Это запрещено правилами монтажа, и может привести к неприятным последствиям в виде протечек и потери герметичности уже на этапе пусконаладочных работ.

Монтаж, ремонт и обслуживание водопроводных систем и систем отопления должен производить квалифицированный мастер. Для газовых систем на основе гофрированных нержавеющих труб из стали присутствие профессионального инженера-монтажника является необходимым условием.

Этап первый. Подготовка необходимого оборудования

Начать следует с того, что в обязательном порядке нужно подготовить инструменты для фиксации фитингов и обрезки гофрированных труб. Так, минимальный «набор» должен включать в себя следующие инструменты:

    труборез (он позволит обрезать трубы такого типа с обеспечением ровного среза и сохранением прежней формы);

Обратите внимание! Если не планируется использовать обжимное приспособление, то понадобится прибор, позволяющий создавать сварные соединения.

Также отметим, что монтаж водопроводной системы должен производить опытный специалист, а при установке газовой инженер-монтажник должен как минимум присутствовать на месте работы.

Этап второй. Установка

Сразу оговоримся, что процедура установки такая же, как в случае с обычными медными или любыми другими трубами. Если, к примеру, применяется фитинг с уплотнителем, то процедура выглядит примерно следующим образом: после снятия гайки проверяется уплотняющее кольцо; если с ним все в порядке, то гайка накручивается обратно приблизительно на полтора-два оборота. После этого фитинг вставляется в трубу до упора, а сама гайка окончательно закручивается.

Для установки таких элементов, которые не имеют уплотняющих деталей, необходимо сначала снять гайку и извлечь оттуда полукольца, выполненные из латуни. Затем гайка надевается на трубу, причем резьба в этом время должна быть направлена к соединительному элементу. Полукольца на деваются на кольца гофрированной трубы (точнее, на первое от края), гайка подводится таким образом, чтобы эти полукольца оказались внутри нее. В конце гайка наворачивается и затягивается.

Обратите внимание! Если после установки трубопровод будет заливаться бетоном, то для соединения необходимо использовать исключительно гофротрубы с полимерным покрытием.

Как соединяются гофрированные трубы из «нержавейки»

Также во время монтажа необходимо придерживаться ряда важных требований. Рассмотрим их.

  1. Нельзя для монтажа использовать такие фитинги, которые в дальнейшем могут подвергнуться процессу ржавления.
  2. Число сгибаний/разгибаний, рекомендуемое производителем, превышать также не стоит – его нужно сделать минимальным.

8 Зачем считать теплоотдачу

Расчет коэффициента теплопередачи для стальных труб и изделий из них поможет определить, сколько килокалорий или Джоулей от внутреннего теплоносителя они способны передать в атмосферу. При проектировании отопления после такого расчета легко вычислить требуемый диаметр стальной трубы. Если правильно все сделать, эффективность обогревателей будет максимальной.

Иногда точно такой же расчет теплоотдачи стальных труб нужен для обратного – подобрать изолирующий материал, который сможет препятствовать потерям. Все зависит от назначения и условий работы исследуемого трубопровода.

Для тех, кто подзабыл курс физики за 7-й класс, напомним значения этих символов:

  • k – коэффициент теплопередачи стали трубы. Он зависит от особенностей материала, толщины стенки и завязан на величину теплового напора.
  • F – площадь поверхности трубы. Если подведено сразу несколько ниток трубопровода, то учитывается суммарная площадь поверхностей.
  • Δt – тепловой напор, учитывающий разницу температур атмосферы и теплоносителя.

Говоря проще, теплоотдача стальной трубы напрямую зависит от ее размеров и степени нагрева по сравнению с внешней средой. Чем выше эти показатели, тем больше тепловой энергии она передаст.

8.1 Рассчитываем отдачу для 1 м. изделия

Посчитать теплоотдачу 1 м. трубы, выполненной из стали, просто. У нас есть формула, осталось подставить значения.

Q = 0,047*10*60 = 28 Вт.

  • К = 0.047, коэффициент теплоотдачи;
  • F = 10 м 2 , площадь трубы;
  • dT = 60° С, температурный напор.

Об этом стоит помнить

Хотите сделать систему отопления грамотно? Не стоит подбирать трубы на глазок. Расчёты теплоотдачи помогут оптимизировать траты на строительство. При этом можно получить хорошую отопительную систему, которая прослужит долгие годы.

Теплопроводность стали достаточно высока – это закон физики, и спорить с ним нельзя. Зато можно обратить это свойство металла на пользу. Именно такая теплоотдача позволяет использовать сталь в производстве различных приспособлений для обогрева помещений.

8.2 Коэффициенты

Таблица теплоотдачи стальных труб

Тип соединения Для труб с внутренним диаметром, мм Δt, °С
50 — 60 60 — 70 70 — 80 80 — 100
В одну нитку до 40 11,5 12 12,5 12,5
50-100 10 10,5 11 11,5
свыше 125 10 10,5 10,5 10,5
В несколько ниток до 40 10 11 11,5 11,5
свыше 50 8 9 9 9

Приведенные цифры даны для труб с толщиной стенок от 3 мм и выше.

Полотенцесушитель в ванную из нержавейки, хоть и относится к рассмотренным гладким трубам, придется рассчитывать через другой коэффициент из-за разницы между черной и нержавеющей сталью. При тепловом напоре Δt = 70-80 °С для труб разного диаметра принимают такие значения:

Ду, мм 15 20 25 30 35 40 45 50
k 15 14,5 13,3 12 11 10 9 8

Следует учитывать, что сушка для полотенец в ванную, если это не старая часть отопительной системы, как правило, изготавливается из двух типоразмеров труб. Поэтому для змеевика и соединительных перемычек меньшего диаметра коэффициент k выбирается отдельно.

Какую систему вам бы ни пришлось обсчитывать, напольный водяной полотенцесушитель или регистры отопительного прибора, вам понадобится еще один коэффициент. Он позволит привести полученный результат в единицах Ккал/ч к привычному виду Вт/ч. Для этого Q умножают на 1,163.

СНиП 2.04.01-85 требует, чтобы стальной полотенцесушитель имел теплоотдачу не меньше 100 Вт на единицу площади помещения (1 м 2 ) и минимум 40 Вт на 1 м 3 ванной. Поэтому после перевода теплоотдачи в соответствующие единицы измерения, можно определить, для комнат каких размеров подходит выбранная конструкция сушки.

8.3 Что важно учитывать в расчете теплоотдачи стальных труб

Среднюю удельную теплопроводность стальных труб принято принимать как 74 Вт/м x К, где К –коэффициент теплоотдачи. Обратите внимание, что это именно усредненный показатель, так как для более детального расчета необходимо учитывать еще и другие критерии, в числе которых:

  • Форма труб,
  • Площадь поверхности (зависит от диаметра),
  • Покрытие труб краской, ее цвет,
  • Свойства планируемых к использованию теплоизоляционных материалов,
  • Характеристики окружающей среды: температуру, теплопроводность,
  • Температуру и скорость перемещения теплоносителя.

Для вычисления площади поверхности стальных труб используется математическая формула, применяемая в определении площади цилиндра.

9 Монтаж гофротрубы из нержавейки

Процедура монтажа гофры подкупает легкостью и простотой. Все что понадобится из инструмента – ключ для затягивания натяжных гаек и приспособление для обрезания гофротрубы.

Обратите внимание! При покупке соединительных фитингов стоит отдать предпочтение изделиям той же марки, что и у гофротрубы. Это обеспечит идеальную совместимость и сделает систему более надежной.

фитинги

Пошаговая процедура монтажа выглядит следующим образом:

  • Фитинги присоединяются к сантехнике с помощью специальных уплотнительных колец из фторопласта или силикона, входящих в комплект поставки.
  • Отрезок гофрированной трубы необходимой длины аккуратно отрезается. Допускается использование любого подходящий инструмента, но наилучшим вариантом станет специальный роликовый труборез. Поверхность среза проверяется на перпендикулярность оси трубы, а также на наличие загибов и заусениц, при необходимости делается коррекция.
  • Отрезок трубы вставляется в соответствующий фитинг и фиксируется затягиванием натяжной гайки. С затягиванием сильно стараться не следует. Качественный фитинг может надежно обеспечивать герметичность даже при закручивании руками. А вот перетянутый уплотнитель, напротив, рискует выйти из строя гораздо раньше.
  • Трубопроводу придается необходимая конфигурация, после чего гофра закрепляется на своем месте специальным крепежом.
  • Аналогичным образом производится монтаж при переходе от одного типа трубопровода к гофре. На отвод или стояк крепится соответствующий фитинг, в другой его конец вставляется гофрированная труба и затягивается кольцо.
  • По завершении монтажа в систему подается вода (лучше сделать это при повышенном давлении), а стыки тщательно проверяются на герметичность. В местах протечек следует покрепче затянуть гайки.

Это важно! Не стоит забывать, что гофрированная труба – чрезвычайно гибкий материал, поэтому фиксировать ее следует более тщательно. В сравнении с трубопроводом из полипропилена, количество точек крепления стоит увеличить в 2-3 раза. Стоимость элементов крепежа невелика, поэтому бюджет проекта от увеличения их количества сильно не пострадает.

9.1 Соединения

Соединительные элементы, или же фитинги для гофрированной нержавеющей трубы применяются в случае, если необходимо выполнить поворот, но при этом нежелательно перегибать трубопровод.

Кроме того, посредством такого элемента можно:

  • соединить два различных куска трубопровода одного диаметра (муфта);
  • выполнить переход с трубопровода одного диаметра на другой (редукция);
  • сделать разветвление (для этого применяется тройник).

Для соединения гофрированной нержавейки используются фитинги из латуни. Это надежные элементы, которые способны обеспечить максимальную герметизацию. Соединения представлены многими производителями.

Достоинствами таких соединительных элементов является:

  • простота монтажа;
  • долговечность;
  • надежность;
  • устойчивость к механическому воздействию, перепадам температур, повышенному давлению.

Однако, следует отметить, что латунный фитинги имеют и один недостаток: их стоимость весьма велика.

С прокладками

Фитинги для нержавеющих труб с паронитовыми прокладками используются, в равной степени, как в отоплении, водоснабжении, так и в системе подачи газа.

Принцип монтажа такого соединительного элемента довольно прост:

  1. отрезается кусок трубы;
  2. посредством ручного вальцевателя развальцовывается край;
  3. гайка фитинга откручивается и надевается на трубу;
  4. устанавливается паранитовая прокладка;
  5. гайка закручивается при помощи обычных ключей.

Такое соединение выполнятся довольно быстро. При этом оно является герметичным и надежным. Преимуществом фитингов является то, что в любой момент можно его раскрутить и поменять износившуюся прокладку.

Высокотемпературный монтаж без прокладок

Что касается высокотемпературных соединительных элементов, то их установка также отличается предельной простотой.

Процесс подробно и пошагово описан на видео. Обязательно смотрите его.

Важно: в процессе установки соединительного элемента следует быть осторожными: край обрезанной трубы очень острый, об него легко порезаться.

9.2 Гибкая подводка к радиатору

Для изготовления гибкой подводки к радиаторам и обогревателям применяется ручной вальцовщик.

Сначала труборезом или болгаркой отрезается кусок трубы необходимой длины, и тщательно зачищается линия среза. Затем труба вставляется в вальцовщик с выступом на два кольца гофры для проведения развальцовки выступающего края с помощью молотка. Далее на этот конец трубы надевается накидная гайка с резиновой прокладкой. Крепление накидной гайки на второй конец выполняется аналогичным образом.

9.3 Теплый пол

Для укладки гофрированной трубы св системе «тёплый пол» рекомендуется использовать в качестве крепёжных элементов пластиковые клипсы.

Отверстия под дюбели для крепления фиксаторов должны быть просверлены сквозь слой утеплителя в бетонную стяжку.

Монтаж следует начинать от распределительного шкафа, присоединив один конец к выводу коллектора. Далее трубу раскатывают из бухты и укладывают между клипсами витками, расстояние между которыми должно составлять 30 см и не менее 20 см от стен. После того как труба будет равномерно распределена по помещению её второй конец подсоединяется к выходу обратного коллектора.

10 Ошибки при монтаже

Затягивая фитинги на металлических изделиях, не нужно прикладывать чрезмерных усилий — металл может разорваться, что вызовет протечку. Но ошибок в ходе работ возникать не должно.

Объясняется это простотой материала и легкостью всех монтажных работ, которые не требуют особых навыков и специальных дорогостоящих инструментов. И все же, если знаний недостаточно, лучше обратиться за помощью к специалистам.

11 Возможные неисправности после монтажа

Если по окончании работ соединение начало протекать, то необходимо перекрыть главный вентиль и, используя разводной ключ, подтянуть гайку. Но даже если после этого протечка никуда не делась, то, повторно перекрыв воду, следует разобрать соединение. Может быть, края гофры были неровно обрезаны или труба была вставлена на недостаточную глубину (еще можно «забыть» об установке уплотнителей).

Если даже после этого вода продолжает протекать, то необходимо снять фитинг, отрезать несколько сантиметров гофры и собрать элемент заново. В случае отсутствия результата даже после этого нужно заменить фитинг.

На этом все, теперь вы знаете все про фитинги для гофрированной трубы, их виды, примерные цены и способы установки. Остается лишь пожелать удачи в работе и теплых зим!

Источник https://redmarble.ru/sistemyotopleniya/otozhzhjonnaya-i-neotozhzhjonnaya-gofrirovannaya-nerzhavejushhaya-truba-otlichiya/

Источник https://uteplimvse.ru/interesnye-stati/gofrirovannaya-nerzhaveyushhaya-truba-osobennosti-primeneniya-i-montazh.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
