Фланец стальной плоский приварной. ГОСТ, размеры, применение, производство фланцев плоских приварных.

Фланцы стальные плоские приварные: Фланец 1-40-25 ст. 09Г2С ГОСТ 12820-80

Фланцы плоские стальные приварные в классификации фланцев занимают одну из первых ролей. Стальные плоские приварные фланцы являются наиболее популярными, так как обеспечивают требования к уплотнению и надёжности большинства фланцевых соединений труб и оборудования. В то же время фланцы плоские приварные наименее притязательны в процессе изготовления и, как следствие, имеют более доступную цену.

Дата публикации: 4 июля 2011

Автор: Дроздов М.В., ООО «Инженерный Союз»

Конструкция фланцев плоских

Фланцы круглые плоские приварные

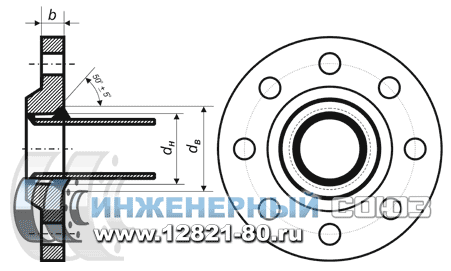

Круглый фланец стальной плоский приварной. Конструкция и приварка плоских фланцев.

Рисунок 1. Круглый фланец стальной плоский приварной.
Конструкция и приварка плоских фланцев.

Фланцы плоские стальные приварные имеют конструкцию в виде круглого диска с отверстием в центре под диаметр трубопровода и отверстиями под крепеж, расположенными радиально симметрично вдоль окружности фланцевого кольца.

Фланцы квадратные плоские приварные

Для плоских фланцев с четырьмя отверстиями под крепеж ГОСТ 12815-80 допускает срезать под прямым углом скругления диска фланца плоского между крепёжными отверстиями (см. рисунок 2). В таком случае фланец плоский называется квадратным. ГОСТ 12815-80 допускает изготавливать фланцы стальные квадратными для Ру до 4,0 МПа, что превышает максимально допустимое условное давление при эксплуатации фланцев плоских стальных приварных. Таким образом, все плоские фланцы, имеющие 4 отверстия под болты, могут выполняться квадратными.

Квадратные плоские фланцы имеют преимущество в увеличении компактности соединения. Квадратные плоские фланцы допускается применять со всеми исполнениями соединительной поверхности, дозволенными ГОСТ 12815-80. Себестоимость и цены квадратных фланцев выше, чем цены круглых плоских приварных фланцев.

В наше время арматуростроительными заводами выпускается трубопроводная арматура с квадратными присоединительными фланцами. Следовательно, у заказчиков возникает потребность в комплектации фланцами квадратными трубопроводного оборудования.

Отличия фланцев плоских приварных от фланцев других типов

Существуют многие типы фланцев, обладающие своими специфическими особенностями.

Фланцы воротниковые (фланцы стальные плоские приварные) ГОСТ 12821-80 отличаются от плоских фланцев наличием конической втулки, конструктивно неразделимой с кольцом, содержащим крепёжные отверстия. Кроме того, фланцы воротниковые привариваются к торцу трубы встык, в то время как фланцы плоские насаживаются на трубу и привариваются к ней по внутреннему диаметру. Именно поэтому фланцы описываемого типа называются фланцами плоскими приварными.

Квадратный плоский приварной фланец

Рисунок 2. Квадратный плоский
приварной фланец.

Фланцы свободные ГОСТ 12822-80 отличаются от фланцев плоских приварных тем, что не привариваются к трубе, но требуют приварки к трубе специального приварного кольца либо отбортовки трубы. Преимуществом плоских фланцев является отсутствие необходимости применения приварных колец и отбортовки трубы при монтаже фланцевого соединения.

Недостатком фланцев плоских является сравнительная сложность монтажа. Фланцы свободные, как следует из названия, могут свободно вращаться вокруг трубы. Поэтому свободные фланцы могут быть легко подкручены под соответствующие отверстия противоположного фланца. А вот крепежные отверстия плоских фланцев после приварки не могут быть смещены, что требует от сварщика точности работы в процессе приварки фланца плоского.

Неконтактирующее соединение фланцев плоских

Плоские стальные приварные фланцы при стягивании болтами или шпильками образуют неконтактирующее фланцевое соединение. В соединении такого типа соединяемые фланцы плоские не контактируют друг с другом. Контакт плоских фланцев происходит только косвенно, посредством уплотнительной прокладки.

Фланцы плоские приварные редко применяются для составления фланцевых соединений контактирующего типа.

Применение фланцев плоских

Соединительные плоские фланцы трубопроводов и трубопроводного оборудования

Важнейшая задача плоских фланцев — обеспечение возможности универсального взаимного соединения различных деталей трубопровода.

Фланцы плоские стальные приварные применяют для взаимного присоединения деталей трубопроводов, соединительных частей машин, трубопроводов, патрубков, резервуаров, приборов и КИПиА. Диапазон рабочих температур (-70…+300 °C) широк и открывает возможности к их массовой эксплуатации.

Фланцы плоские в качестве опорных элементов

ланцы плоские приварные в опорах турникета

Рисунок 3. Фланцы плоские в опорах
турникета.

Фланцы плоские, как и другие виды фланцев, могут использоваться в качестве опорных элементов для трубных стоек и колонн различного оборудования и сооружений. Фланцы в данном случае обеспечивают плотность присоединения опор к основе (полу, фундаменту и т.п.) и дают возможность демонтажа оборудования для ремонта или модернизации простым откручиванием крепежа.

Стандарты на плоские стальные приварные фланцы

Плоские фланцы ГОСТ 12820-80

Конструкция и размеры фланцев плоских приварных описывается ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1до 25 кгс/см 2 ). Конструкция и размеры».

Уплотнительные поверхности фланцев плоских

Фланцы ГОСТ 12820-80 должны иметь уплотнительные поверхности с плоским соединительным выступом, с выступом и впадиной. Разрешается стандартом изготовление фланцев плоских с уплотнительными поверхностями с шипом и пазом под паронитовую прокладку, с шипом и пазом под фторопластовую прокладку. Не допустимо стандартом и нецелесообразно изготавливать плоские фланцы под стальные фланцевые прокладки овального и восьмиугольного сечения и линзы, ведь относительно слабая конструкция плоских фланцев не позволяет качественно обжать стальную прокладку.

Условные диаметры (Ду) фланцев плоских

Фланцы плоские для различных Ру изменяют свои размеры в зависимости от Ду из ряда, установленного ГОСТ 28338-89. Фланцы плоские Ду 100, 125, 150 имеют различные конструкционные исполнения, которые необходимо учитывать при заказе и покупке фланцев плоских.

Классы точности труб и фланцев Ду > 200 мм отличаются, поэтому допускается расточка внутреннего диаметра фланца плоского приварного по фактическому наружному диаметру трубы с зазором по радиусу не более 2,5 мм. Для фланцев плоских Ду ≤ 200 мм допускается изготовление внутреннего диаметра без зазора с трубой.

Материалы для изготовления фланцев плоских

И без того немалый диапазон температур и сред эксплуатации фланцев плоских может быть расширен применением специальных сталей и сплавов. Материал фланцев плоских приварных регламентируется ГОСТ 12816-80.

Материал и марка стали придает фланцу плоскому стальному нужные механические и химические свойства при применении его в различных рабочих средах. Применение различных марок стали позволяет применять фланцы плоские стальные в различных климатических регионах.

Фланцы плоские из углеродистых сталей

В регионах умеренного климата в основном применяются углеродистые стали Ст.3, Ст.2, Ст.20, Ст.25, Ст.30.

Фланцы плоские ГОСТом 12816-80 допускается изготавливать:

  • фланцы плоские приварные из спокойной стали Ст3сп не ниже второй категории по ГОСТ 535-88 для температур -30…300 °C,
  • плоские приварные стальные фланцы из стали конструкционной легированной для сварных конструкции 09Г2С по ГОСТ 19281-89 или 10Г2 ГОСТ 4543-71,
  • приварные плоские стальные фланцы из конструкционной качественной стали 20 и 25 по ГОСТ 1050-88 для температур -30…300 °C,
  • стальные приварные плоские фланцы 15Х5М (сталь жаропрочная низколегированная) ГОСТ 4543-71 для температур -40…300 °C,
  • фланцы плоские нержавеющие 12Х18Н9Т по ГОСТ 7769-82 для температур -40…300 °C.

Фланцы плоские хладостойкие

В условиях суровой северной зимы с успехом применяются плоские фланцы 09Г2С.

Жаропрочные фланцы плоские

Жаропрочные плоские приварные фланцы 15Х5М применяются при высоких температурах окружающей и внутренней среды.

Фланцы нержавеющие плоские

В тропическом климате с высокими показателями влажности воздуха необходимо применять фланцы нержавеющие плоские из высоколегированной аустенитной нержавеющей «пищевой» стали 12Х18Н10Т.

Особое, решающее влияние на выбор материалов для изготовления плоских приварных фланцев оказывает рабочая среда:

  • нефть,
  • газ,
  • продукты переработки нефти и газа,
  • горячая вода,
  • холодная вода,
  • вода с растворами солей,
  • пар,
  • кислоты,
  • канализационные продукты.

Для особых требований к химической стойкости для производства фланцев плоских может применяться сталь с высоким содержанием молибдена (плоские фланцы 06ХН28МДТ). Плоские нержавеющие фланцы из названных легированных сталей имеют, кроме всего прочего, и прекрасные характеристики свариваемости, поэтому приварка фланцев плоских нержавеющих будет реализовывать прекрасное качество сварного шва.

Фланцы стальные плоские приварные — цена

Цена на фланцы стальные плоские приварные всегда отличалась выгодностью. Именно эта причина зачастую делает выбор соединительных деталей трубопроводов в пользу плоских приварных фланцев.

Производство фланцев плоских приварных

Фланцы плоские ГОСТ 12820-80 стандарт рекомендует изготавливать методами:

  • ковки,
  • штамповки,
  • газопламенной или электродуговой резки из листа,
  • гибкой полосового проката с последующей сваркой стыка.

Кроме названных методов производство плоских фланцев стандартом допускается осуществлять и другими методами. В частности, на заводе ООО «Инженерный Союз» с успехом реализуется многолетний опыт литья заготовок фланцев плоских методом центробежного электрошлакового литья. Получаемые таким образом отливки характеризуются высочайшим качеством микроструктуры и могут превосходить кованые аналоги.

Заключение

Фланцы распространены во многих отраслях промышленности по всему миру и если они заслуживают установки памятника в их честь, то главным героем этого памятника должен стать фланец плоский.

Список литературы

  1. Брюханов А.Н. Ковка и объёмная штамповка.. – М.: Машиностроение, 1975. – 408 c.
  2. Батышев А. И. Проектирование и производство заготовок / А. И. Батышев. – 2-е изд., испр. и доп.. – М.: Изд-во МГОУ, 2005. – 108 c.
  3. Юфин В. А. Трубопроводный транспорт нефти и газа.. – М. : Недра, 1976.
  4. Чернышов Г. Г. Сварочное дело: Сварка и резка металлов / Г. Г. Чернышов.. – М. : Изд. центр «Академия», 2004.
  5. Гини Э. Ч. Технология литейного производства : Специальные виды литья / Э. Ч. Гини, А. М. Зарубин, В. А. Рыбкин ; под ред. В. А. Рыбкина – М. : Изд. центр «Академия», 2006.
  6. Волошин А. А. Расчет фланцевых соединений трубопроводов и сосудов.. – Л. : Судпромгиз, 1959. – 365 c.
  7. ГОСТ 481-80. Паронит и прокладки из него. Технические условия.. – Введ. 1981-01-01. — М. : ИПК Изд-во стандартов. – 14 c.
  8. ГОСТ 15180-86. Прокладки плоские эластичные. Основные параметры и размеры – Введ. 1988-01-01. — М. : Изд-во стандартов, 1986.
  9. В. Е. Патон Полуавтомат для приварки фланцев к трубам // Автоматическая сварка, № 4 (13), 1950, изд. АН УССР.
  10. ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов.. – М. : ИПК Изд-во стандартов, 2003. – 19 c.
