Фитинги для пластиковых труб: разновидности, размеры изделий

Фитинги для пластиковых труб: разновидности, размеры изделий

Ассортимент стройматериалов постоянно пополняется новыми продуктами для разных сфер человеческой деятельности. Относительно недавним изобретением человечества стал полипропиленовый продукт. Изделия из него являются легкими, удобными в монтаже, прочными, износоустойчивыми. Полипропиленовые трубы подходят для организации качественного трубопровода. Пластиковые изделия хорошо подходят для обустройства отопления и водоснабжения. Также ПП трубы нужны для обустройства в быту поливной системы, дренажа, систем вентилирования. Что особенно важно, пластиковые трубы подходят для того, чтобы с их помощью транспортировать тепловые носители, вещества по типу кислот и пр.

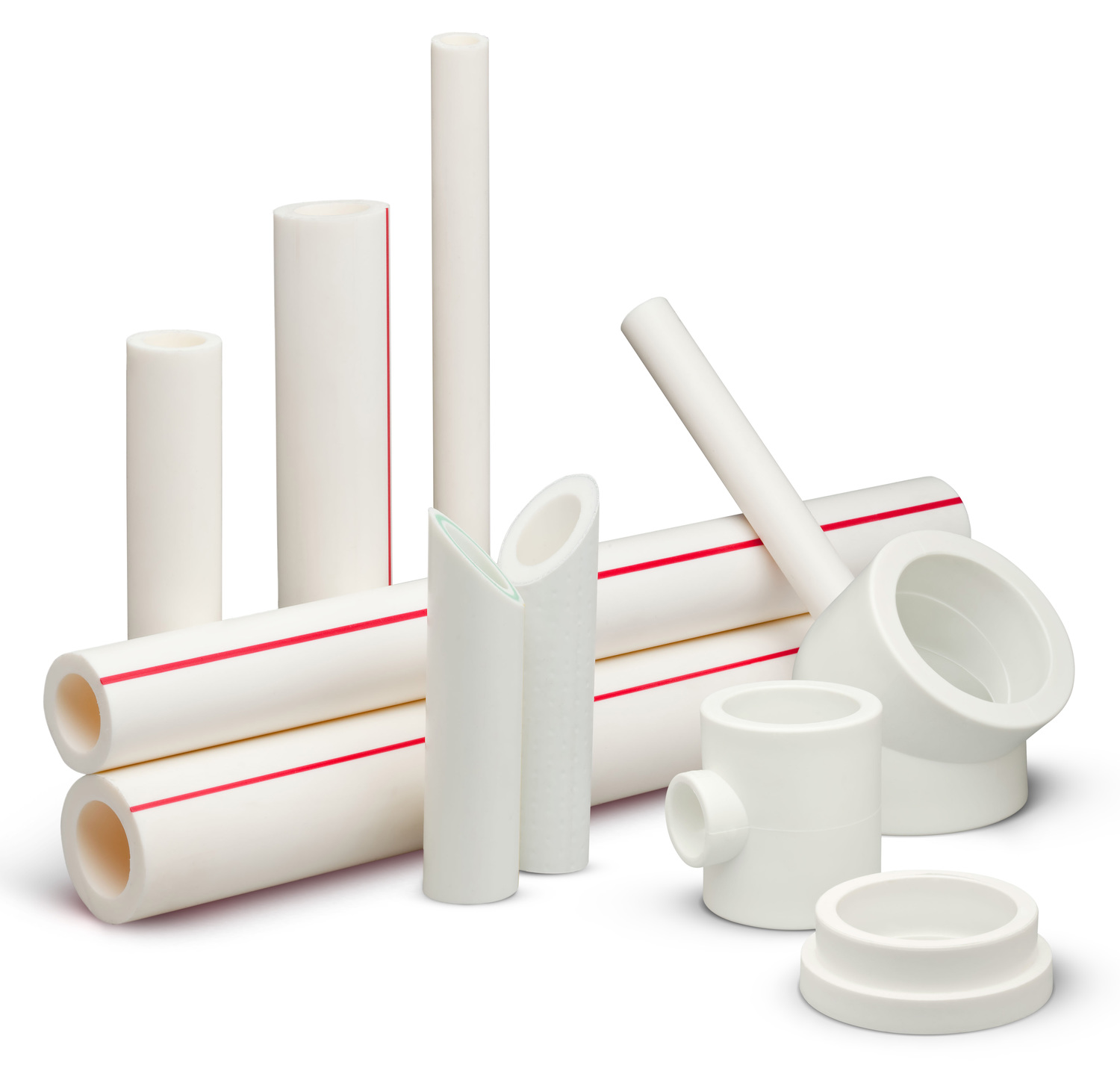

Виды полипропиленовых труб, фитингов

Полипропиленовые трубы бывают цельные и армированные. Разделение основано на конструктивном исполнении моделей продукции. Армированная продукция еще называется комбинированной. Они делится на подвиды:

  • изделия, снаружи покрытые фольгой из алюминия;
  • алюминиевое армирование находится внутри изделия;
  • усиление стекловолокном;
  • усиление композитом (полипропиленовый материал плюс фибро- или стекловолокно).

Цельные трубы разделяются в соответствии с материалом изготовления, а также с учетом сферы их использования. Определить вид цельной полипропиленовой трубы и ее назначение можно, прочитав маркировку на продукции.

Цельными пластиковые трубы называются по той причине, что в их состав входит полимер. Если маркировка на продукции PP, то в состав входит чистый полимер, без добавок. Если на пластиковом изделии есть маркировка в виде обозначений PPR, PPH и другие, значит, есть изменения структуры пластика. Его вызывают специфические химические добавки.

Например, одно из наиболее часто покупаемых сегодня изделий – это полипропиленовая труба Valtec PP-R PN20 25 MM (белый). Это простая не усиленная труба с диаметром до 25 мм. Она предназначена для прокладки водопровода. Буквы в маркировке PP-R означают, что изделие ударопрочное, кроме водоснабжения, подходит и для организации отопительной или канализационных сетей. Более детальные характеристики можно прочесть на вышеуказанном сайте.

Теперь расскажем о классификации фитингов для ПП труб. Фитинги различаются диаметром и формой. Исполнение изделия напрямую связано с углом соединения. Монтаж ПП труб подразумевает применение разнообразных уголков и муфт, компенсаторов и переходников. Нередко нужны и тройники. Опишем данные виды фасонных частей.

Уголки монтируют в местах поворота трубопровода. Изделие предназначено для того, чтобы создать тот или иной угол поворота, а также, чтобы избежать деформации трубы. Уголки бывают разных градусов изгиба – 45 и 95 градусов. Изделия производятся и с внешней металлической резьбой.

Муфта – простейшая разновидность данной продукции. Изделие похоже на бочку с проделанным в середине отверстием. Тройники нужны, чтобы соединить несколько труб при разводке. Они могут иметь различные диаметры и внутреннее исполнение. Есть также модели-универсалы из пластика, которые подходят для разных моделей труб. Они могут использоваться для соединения труб разных видов.

Переходники – это разновидность продукции небольшой сложности исполнения. Концы изделия могут быть разного диаметра. Поэтому переходники могут применяться, чтобы соединить между собой трубы с разным диаметром.

Не следует забывать и о компенсаторах, которые могут понадобиться при организации систем горячего водоснабжения, отопления. Такие фитинги нужны, чтобы компенсировать температурное расширение, которое наблюдается в данном случае. Компенсаторы могут производиться из разнообразных материалов, например, из металла.

Область применения

Основные сферы применения ПП труб такие:

  • системы водоснабжения в качестве распределительного механизма в нежилых и жилых зданиях для трубопроводов технической и питьевой воды;
  • АПК;
  • организация подачи холодной и горячей воды в помещениях, системы теплого пола, разводки системы центрального отопления с рабочей температурой до +95 °С, подключения к котельной установке, подсоединения батарей из металла.

Как выбрать изделие подходящего диаметра

Обычно применяют фитинги для ПП труб диаметром 20, 25, 30 и 40 мм. Бывают также модификации изделий диаметром до 110 мм. Обычно модели габаритного диаметра используют с целью обустройства трубопроводов промышленного назначения. Для жилых домов чаще всего применяются ПП трубы и фитинги диаметром 20 мм.

Читать статью  Фланцевая заглушка для трубопроводных магистралей

Чтобы правильно выбрать изделие подходящего диаметра, важно учитывать именно диаметр продукции. Нужно, чтобы он имел соответствие с диаметром прокладываемой трубы. Т.е. диаметры в месте соединения должны быть идентичны. В соответствии со стандартом выпуска данной продукции, показатель диаметра – это часть маркировки.

Особенности монтажа

Если комплектующие для ПП труб и сами трубы выбраны правильно, то организовать прокладку трубопровода несложно и своими руками, без помощи специалиста. Чаще всего применяются полипропиленовые трубы с обозначением PPRC. Ориентируясь на данный показатель, выбрать нужные фитинги тоже не составит труда. В любом случае внимательно читайте информацию изготовителя на упаковке и обращайте внимание на буквы и цифры в маркировке. Если трудно самостоятельно сделать правильный выбор, обратитесь за помощью к продавцу-консультанту в специализированном магазине. Он поможет вам выбрать трубы и фитинги необходимого диаметра и типа.

Последовательность монтажа трубопровода

Монтаж полипропиленовых труб имеет определенный алгоритм действий:

  • отрезаются трубы нужной длины;
  • торцы полученных кусков зачищаются от зазубрин и шероховатостей;
  • маркером помечается, насколько глубоко входит труба в фитинг, место их соединения;
  • подогревается насадка паяльника, туда размещаются фитинг плюс труба;
  • после подогрева детали соединяют.

Монтаж начинается от наиболее отдаленного места от ввода в жилое помещение. При нарезке труб нужно учитывать, что применение фитингов добавит участкам длину (на три или пять сантиметров). Глубина входа трубы зависит от размеров, диаметра фитинга. Нужно, чтобы последний задвигался не до упора. Иначе произойдет сужение трубы в области соединения. Еще потребуется организовать одновременный по времени подогрев деталей. Нужно, чтобы они насаживались без поворотов по осевой линии и с определенным усилием.

Полипропиленовые трубы применяются для обустройства почти всех разновидностей инженерных сетей. Эти изделия и фитинги к ним легко собираются, их вполне возможно установить в домашних условиях, имея простейшие базовые навыки еще со школьной скамьи. Поэтому монтаж изделий домашние мастера зачастую выполняют без посторонней помощи собственными усилиями. Перед тем как производить прокладку водопровода, еще раз убедитесь в том, что трубы и фитинги совмещаются между собой по диаметру, а также, что вы правильно выбрали их в соответствии с назначением изделий.

Важно учесть еще один момент. Покупать данную продукцию стоит только в надежных компаниях, которая ручается за качество своей продукции и предоставляет на нее все необходимые сертификаты качества.

Комплектующие для полипропиленовых труб – правила выбора и монтажа

Удачное приобретение трубных заготовок из полипропилена под обустройство водопровода можно считать половиной успеха. Дополнительно потребуется фурнитура, крепеж, краны и другие комплектующие для полипропиленовых труб. При этом качество будущего водопровода напрямую зависит от правильного подбора и монтажа всех элементов.

Характеристики полипропиленовых труб

Для бытовых водопроводов и отопления используют два типа труб – армированные и неармированные. Во втором случае трубные заготовки выполнены экструдированием расплава через штамп-фильеру. Это обычные монолитные трубы из полипропиленовой массы с добавками сополимеров.

Комплектующие для полипропиленовых труб

Армированные заготовки изготавливают с наклейкой промежуточного алюминиевого слоя или наваркой подслоя с добавкой стеклянного микроволокна. Это нужно будет учитывать при выборе комплектующих для полипропиленовых труб отопления.

Трубные заготовки из полипропилена маркируют в зависимости от допустимого давления воды или рабочей жидкости:

  • PN10 – давление до 10 бар при температуре не более 45 ℃;
  • PN16 – давление до 16 бар до 60 ℃;
  • PN20 – давление до 20 бар до 80 ℃;
  • PN25 – давление до 25 бар до 95 ℃.

Полипропиленовые трубные заготовки PN16-25 выпускаются в армированном и неармированном исполнении. PN16 c алюминиевым подслоем используются в квартирных системах отопления на двухконтурных котлах.

PN10 PN16 PN20 PN25
для холодного водоснабжения для сред с температурой не более 60 ℃ универсальные, для холодной воды и горячей воды температурой до 80 ℃ для отопления
неармированные неармированные армированные армированные
0-45 ℃ 0-60 ℃ 0-80 ℃ 0-95 ℃
до 10 ат до 26 ат до 20 ат до 25 ат

Трубные заготовки с добавкой стекловолокна применяются в:

  • комплекте с напольными котлами с максимальной температурой воды;
  • в системах теплый пол;
  • в водопроводах высокого давления.
Читать статью  Вместе разбираемся с темой: ГОСТ кранов шаровых

Полипропиленовые заготовки могут изготавливаться из разного материала. Наиболее доступная по цене марка PPH – чистый полипропилен. Применяется для подачи холодной воды. РРВ – сложный сополимер на полипропиленовой основе с добавкой полиэтилена низкого давления. Обладает высокой эластичностью, поэтому применяется для комплектующих трубопроводов холодной воды и теплых полов.

Наиболее распространенная марка PPR – это полипропиленовая база, в которую особым образом в процессе полимеризации «вшили» этилен. Выдерживает постоянный нагрев до 70 ℃. Применяется для снабжения горячей водой и в системах низкотемпературного отопления. Самый термостойкий материал – PPs используется для комплектующих отопительного контура.

Комплектующие элементы для сборки контура водоснабжения или отопления нужно брать с той же маркой и из того же материала, что и трубы. Иначе существует риск повреждения паяного шва. Нежелательно паять комплектующие полипропилена разного состава. Например, коэффициент теплового расширения полипропиленовой трубной заготовки, армированной стекловолокном, в 2-3 раза ниже, чем у обычной ППР-трубы для водопроводов. Поэтому надежного спая не получится.

Виды комплектующих

Для сборки водопровода используются десятки моделей фурнитуры и доборных элементов.

Условно их можно разделить на несколько групп по применению:

  1. Комплектующие для соединения заготовок. К ним относят муфты, фитинги, переходники, треугольники простые и с металлическим штуцером.
  2. Запорная арматура, краны, фильтры.
  3. Фитинги для выполнения ответвлений и подключения потребителей воды или тепла.
  4. Элементы крепления полипропиленовых магистралей на стене.

В пределах номенклатуры продукции одной фирмы-производителя все комплектующие сгруппированы, систематизированы и маркированы под конкретный тип полипропиленовой трубы. Компания наносит код изделия на боковую поверхность корпуса.

В розничной продаже комплектующие могут предлагаться группами, например, под сборку водопровода или контура отопления. Но чаще собирать набор из доборных элементов приходится россыпью, поэтому важно знать каждую деталь «в лицо» или хотя бы иметь представление об устройстве комплектующих для водопровода.

Комплектующие для стыковки полипропиленовых труб

Для простой стыковки применяются прямые и угловые муфты. Фитинг, используемый для сварки полипропиленовой трубы в одну линию, представляет собой цилиндрический бочонок с посадочными полостями на входе и выходе.

Комплектующие для стыковки полипропиленовых труб

Подавляющее большинство фирм-производителей наносят на торцевую или боковую поверхность комплектующих сведения о классе трубы PN10-PN25, посадочный диаметр и марку полипропилена.

Для соединения труб разного диаметра, перехода с полипропилена на стальной сгон или накидную металлическую гайку используются комплектующие более сложной формы. В зависимости от способа крепления у такой муфты может быть внутренняя или наружная металлическая резьба.

Комплектующие для стыковки полипропиленовых труб

Кроме прямых фитингов, используются угловые полипропиленовые муфты – с их помощью выполняют поворот трубопровода на 45 и 90 градусов.

Комплектующие для стыковки полипропиленовых труб

Эти комплектующие также могут выполняться под сварку двух заготовок разного диаметра, иметь металлические элементы с наружной или внутренней резьбой.

Для окончательной сборки полипропиленового водопровода применяют комплектующие, обеспечивающие сервисные функции:

  • обводы, если несколько труб пересекаются в одной плоскости. Обычно их ставят на финальной стадии сборки, когда появляется возможность измерить радиус скругления одного участка над другим;
  • компенсаторы из полипропиленовой трубы. Это кольцо из трубы, применяется для компенсации теплового расширения полипропилена при нагревании;
  • заглушки и переходные бурты с трубы на фланцевое соединение.

Комплектующие для стыковки полипропиленовых труб

Комплектующие для ветвления труб, отводы для подключения гибкой подводки

Система труб не обязательно строится в виде одной ломаной или прямой линии. Для сложных систем водоснабжения или чаще для отопления приходится делать несколько отводов. Например, для подключения к подающей магистрали нескольких радиаторов отопления. Решить проблему разветвления водопровода или греющей трубы можно при помощи комплектующих сложной формы.

Например, при горизонтальной прокладке труб требуется сделать вертикальный отвод воды выше или ниже основного уровня, или ветвление от вертикальных участков водопровода. В этом случае можно использовать полипропиленовые тройники для ответвления трубы под прямым углом к линии вход-выход.

Полипропиленовые тройники для ответвления трубы под прямым углом к линии вход-выход

Их еще называют редукционными. Все три отверстия расположены в одной плоскости иди сразу в двух.

Полипропиленовые тройники для ответвления трубы под прямым углом к линии вход-выход

Отводящий выход может иметь внутреннюю или наружную резьбу, что удобно, если требуется состыковать контур с металлической трубой.

С внутренней резьбой

Тройники могут быть переходными с отверстиями под трубы разного диаметра.

Тройники с отверстиями под трубы разного диаметра

Фитинги с резьбовым штуцером используются также для подключения гибкой подводки для смесителей, сливных бачков или бойлеров.

Фитинги с резьбовым штуцером

Для смесителей ванн или душевых кабин чаще применяются комплектующие, известные, как водяная розетка. Это может быть угол с резьбовым штуцером.

Читать статью  Типы трубопроводных кранов

Водяная розетка

Или более сложный вариант комплектующих – двойная планка с креплением под заделку в стену ванной комнаты.

Двойная планка с креплением под заделку в стену

Для кухни можно использовать универсальный настенный комплект.

Универсальный настенный комплект

Краны и арматура для полипропиленовых водопроводов

Помимо соединительных муфт и переходных адаптеров, в конструкциях трубопроводов используются комплектующие – краны и задвижки. Для холодной воды можно поставить полнопроходной кран под пайку с трубами.

Краны и арматура для полипропиленовых водопроводов

В контурах отопления полипропиленовую трубу подключают к радиаторам с помощью переходного крана под пайку и штуцер.

Краны и арматура для полипропиленовых водопроводов

При выборе комплектующих для системы отопления или водопровода приобретают фильтр грубой очистки.

Краны и арматура для полипропиленовых водопроводов

Обычно используют модели с металлической пробкой, но есть и варианты с полипропиленовой. Комплектующие из пластика используют для магистралей низкого давления, не более 1,5 бар.

Крепеж для труб

Для домашних водопроводов используется два типа крепежа:

  • полипропиленовые клипсы;
  • зажимы типа «бобр».

Оба варианта комплектующих крепятся на стену саморезом и пробкой.

Крепление полипропиленовых труб должно быть скользящим – жесткое защемление не допускается. Иначе магистраль при нагреве может оборвать крепеж любой комплектующей детали.

Клипсы ставят вдоль линии прокладки полипропиленовой трубы.

Крепеж для труб

Второй тип комплектующих надевают на трубу заранее.

Крепеж для труб

После пайки труб можно выбрать место для установки и зафиксировать деталь дюбелем.

Как выбирать комплектующие

Лучшим решением при подборе деталей для сборки водопровода или системы отопления считается использование каталога одной фирмы–производителя. Такой подход обеспечит соответствие комплектующих друг другу как по материалу, так и по размерам изделий.

На что нужно обратить внимание:

  1. Комплектующие должны быть правильно подобраны по посадочным размерам. Поэтому необходимо составить схему будущей разводки, отметить на ней тип деталей. Важно правильно определить размеры комплектующих. После этого можно составлять список.
  2. Для водоснабжения и для системы отопления комплектующие изготовлены из разных материалов. Полипропиленовые детали, армированные стекловолокном, должны свариваться только с трубными заготовками из такого же материала.

Исключением может быть ситуация, когда для горячей воды используются трубные заготовки с армирующим алюминиевым подслоем. В этом случае комплектующие можно приобретать одним списком, как для холодной, так и горячей воды.

Как выбирать комплектующие

Толщина стенок полипропиленового корпуса комплектующих намного больше, чем у трубы. Поэтому особых проблем с теплостойкостью не возникает.

Для водопровода

В первую очередь необходимо поставить кран и фильтр на вводную часть. На входе перед водяным счетчиком монтируют полипропиленовый кран вентильного типа с резиновой прокладкой и поджимной гайкой на штоке. Этот вид считается более надежным и долговечным. На комплектующих для вводной части лучше не экономить.

Тройники, переходные фитинги, соединительные муфты приобретаются по списку. Желательно купить комплектующие одной компании-производителя. Если в схеме водопровода требуется установка блокирующих кранов, например, при подключении сантехники или бойлера, то лучше брать комплектующие из латуни и устанавливать их на полипропиленовых переходных муфтах.

Для системы отопления

Планирование отопительного контура ничем не отличается от аналогичного процесса для водопровода. С одной лишь разницей – разработка начинается с выбора места для группы безопасности и подбора комплектующих для нее.

Для системы отопления

Второй особенностью является то, что в перечень комплектующих для полипропиленовых труб отопления должен быть включен компенсатор расширения. Можно использовать кольцо или компенсатор Козлова.

Для системы отопления

При желании этот вид комплектующих можно изготовить самостоятельно.

Для системы отопления

Монтаж комплектующих

Пайка водопровода начинается от ввода. Систему отопления начинают собирать от группы безопасности.

При пайке комплектующих на полипропиленовые заготовки необходимо соблюдать два правила:

  1. Нельзя ничего нарезать и раскраивать заранее. Все комплектующие припаиваются к трубе последовательно по мере продвижения по схеме сборки.
  2. Сложные узлы собираются отдельно. Только убедившись в том, что особо ценный вид комплектующего припаян к трубной заготовке правильно, можно устанавливать узел на водопровод.

При использовании хорошего паяльника процесс пайки деталей продвигается быстро. Нужно одеть на греющие насадки свариваемые комплектующие, нагреть их в течение определенного времени и соединить.

Диаметр трубы, мм 20 25 32 40 50 63 75 90
Время нагрева, с 5 7 8 12 18 24 30 40
Время сварки, с 4 4 6 6 6 8 8 8
Время остывания, с 120 120 220 240 250 360 360 360

Если какая-то деталь была припаяна неудачно, не обязательно ее выбрасывать. Достаточно отрезать ножовкой внешнюю часть трубной заготовки, все что внутри муфты можно вырезать перьевым сверлом по дереву.

Кратковременный нагрев никак не влияет на характеристики комплектующих, в том числе кранов и муфт резьбой.
